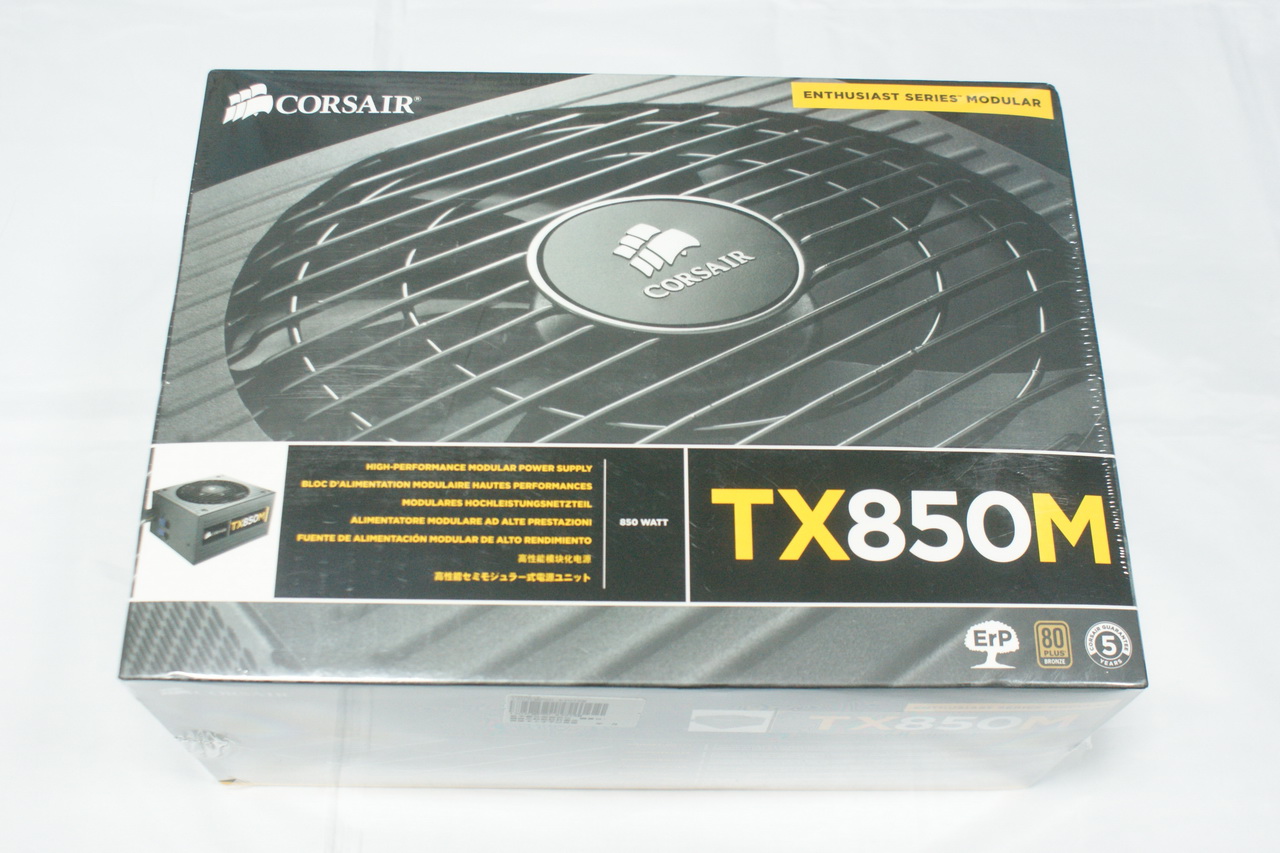

Corsair TX850M外盒

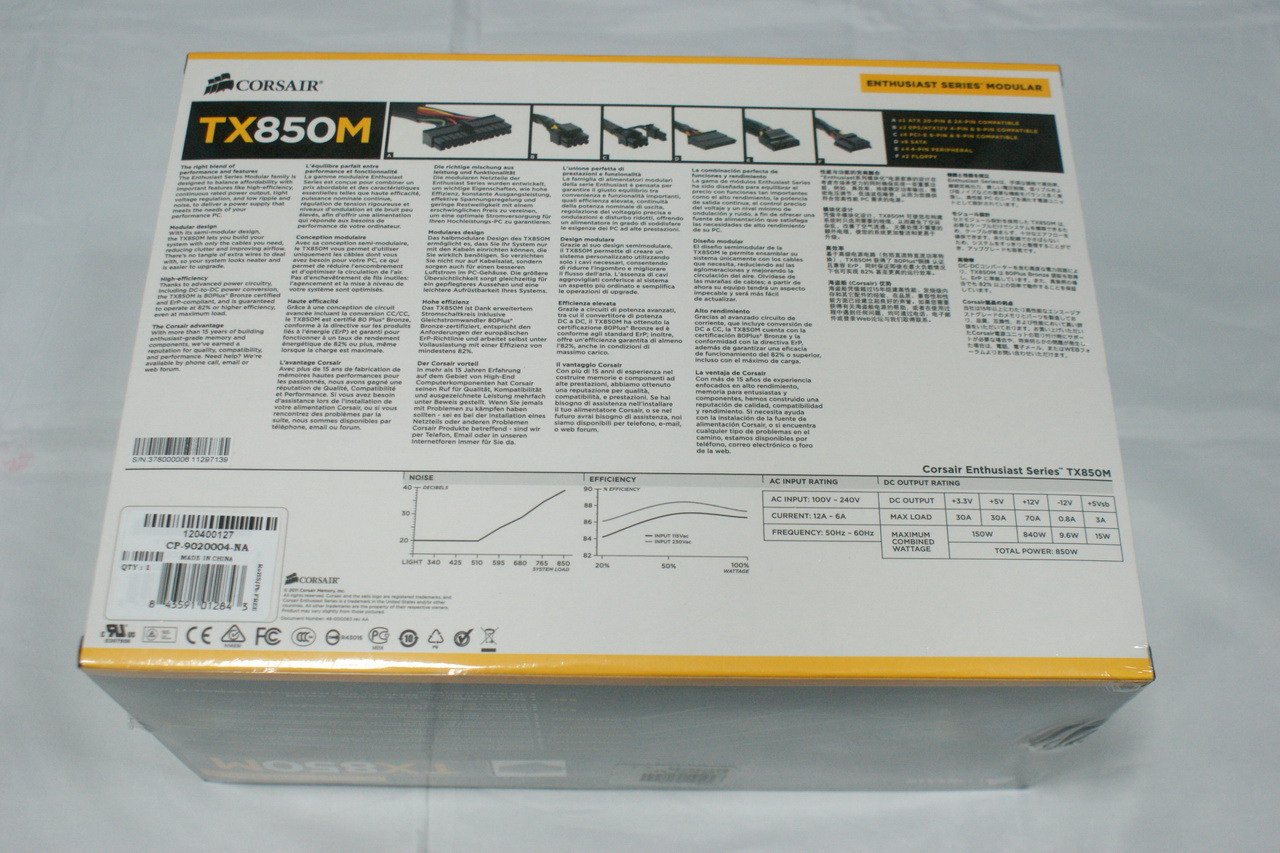

背面官方輸出峰值圖表還有風扇轉數表!



CORSAIR TX850M開箱開始。

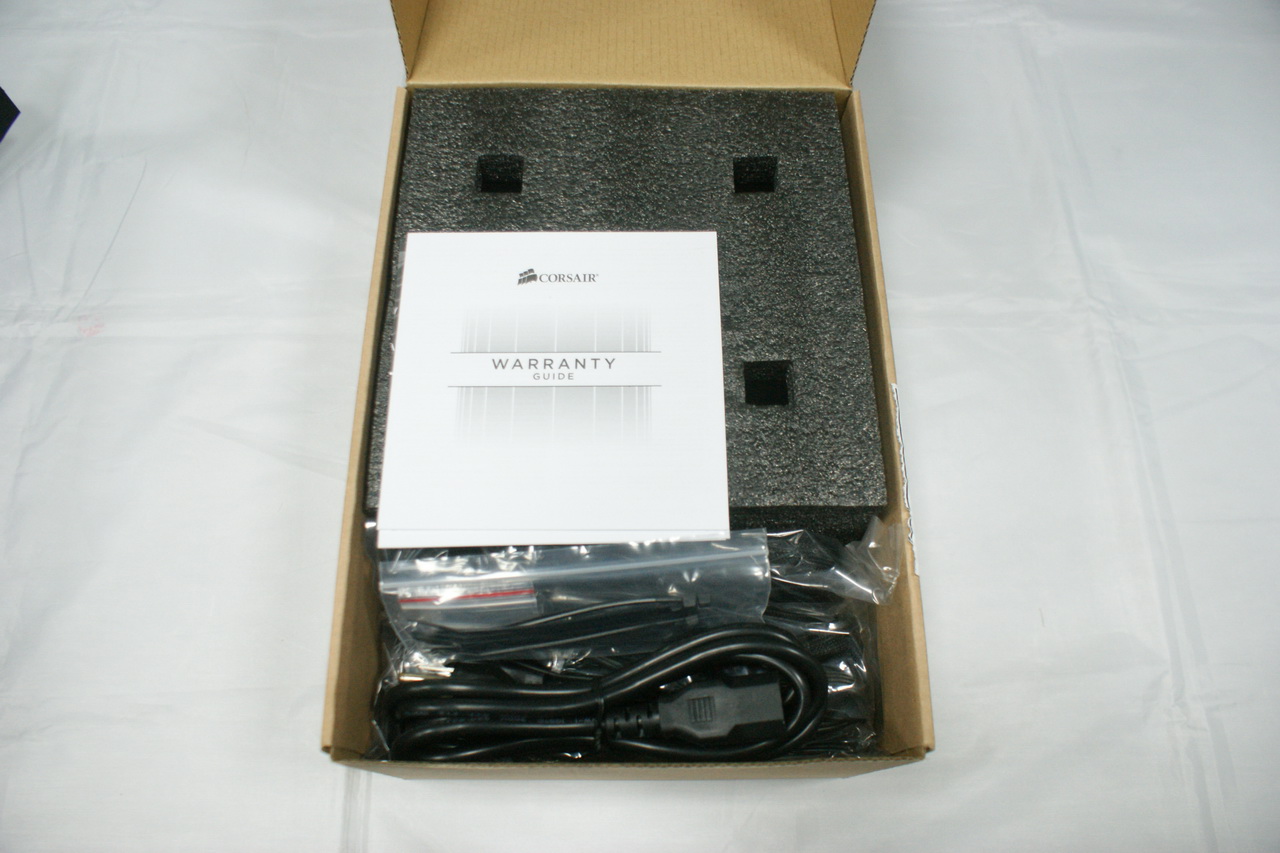

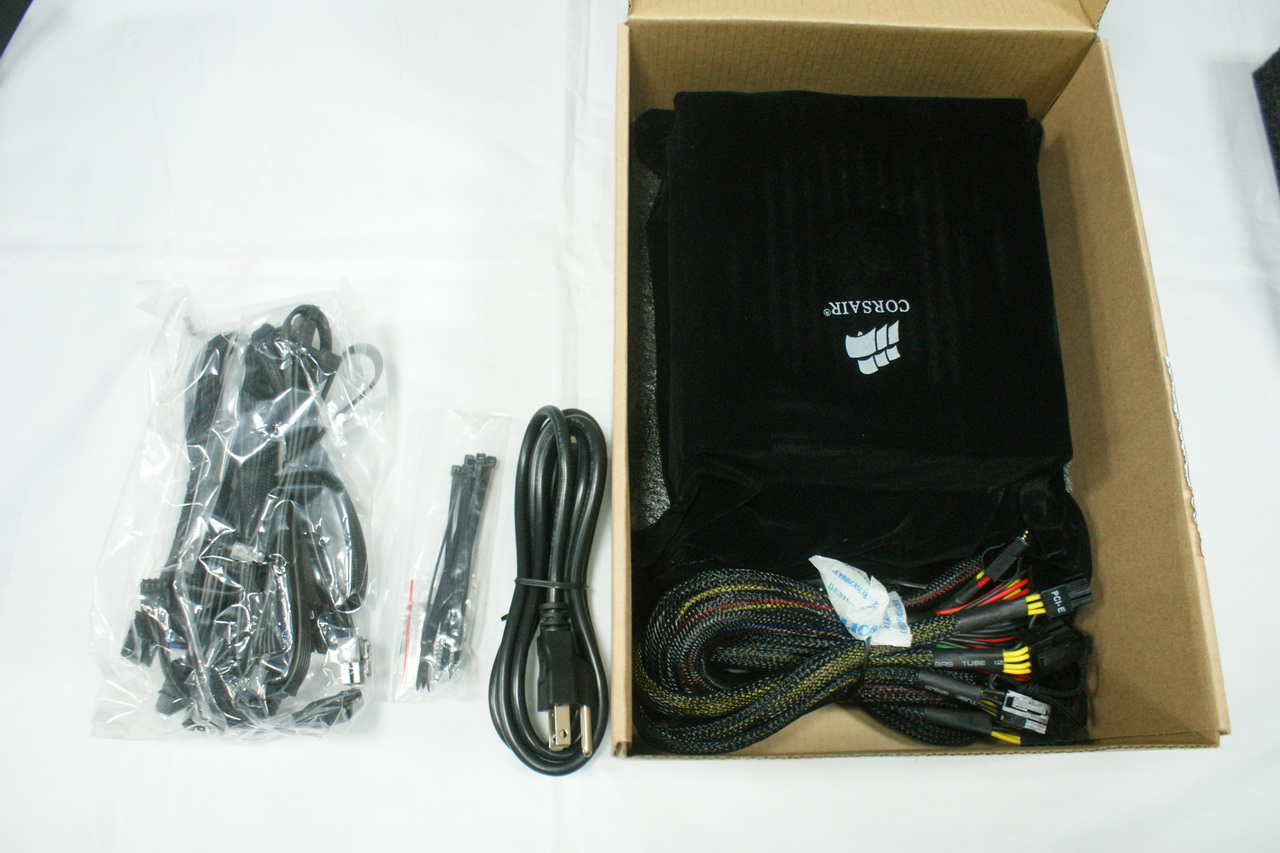

打開內容包裝，POWER主體使用上下層保護。



保護棉拿開之後，把模組化線材各自拿出。

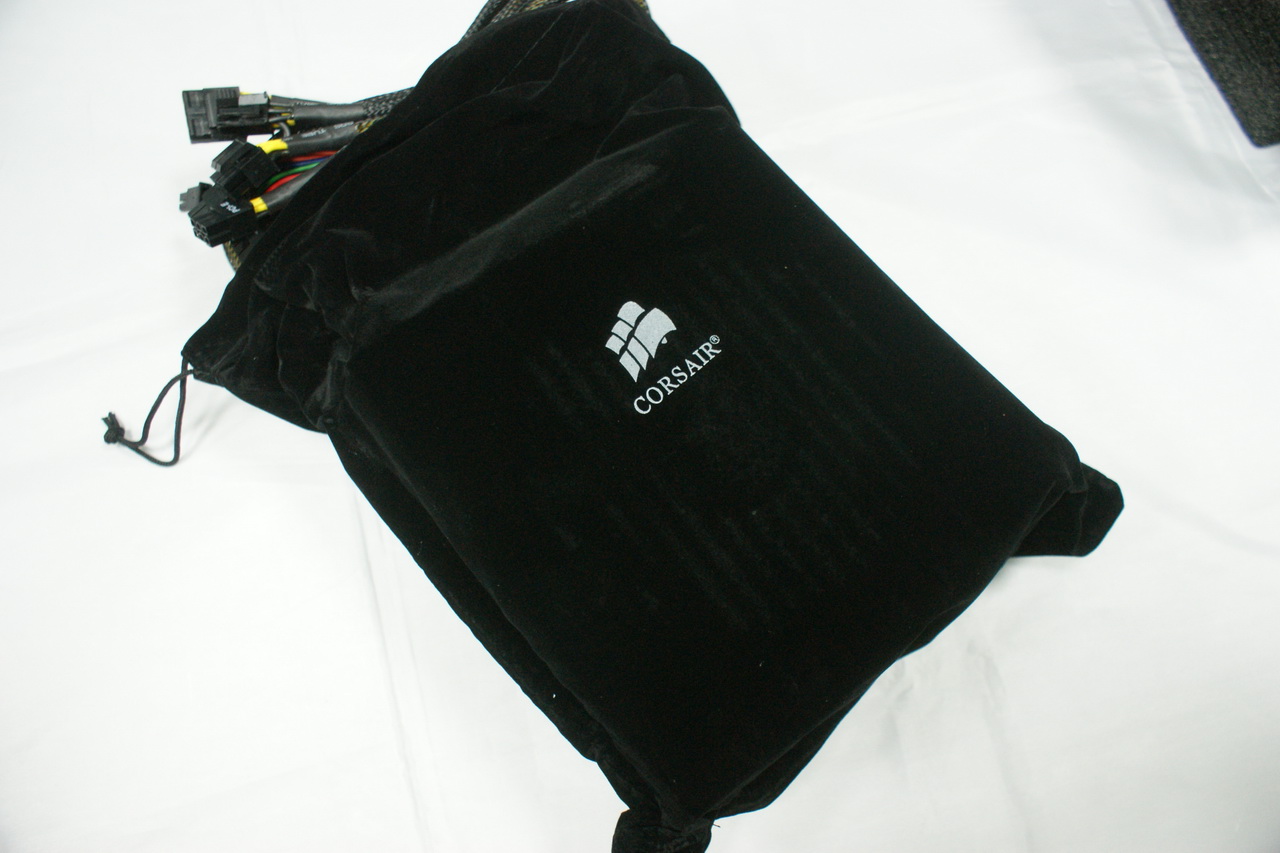

CORSAIR TX850M主體外面也套著塑膠袋還有這類似棉質的束袋保護著。



打開之後

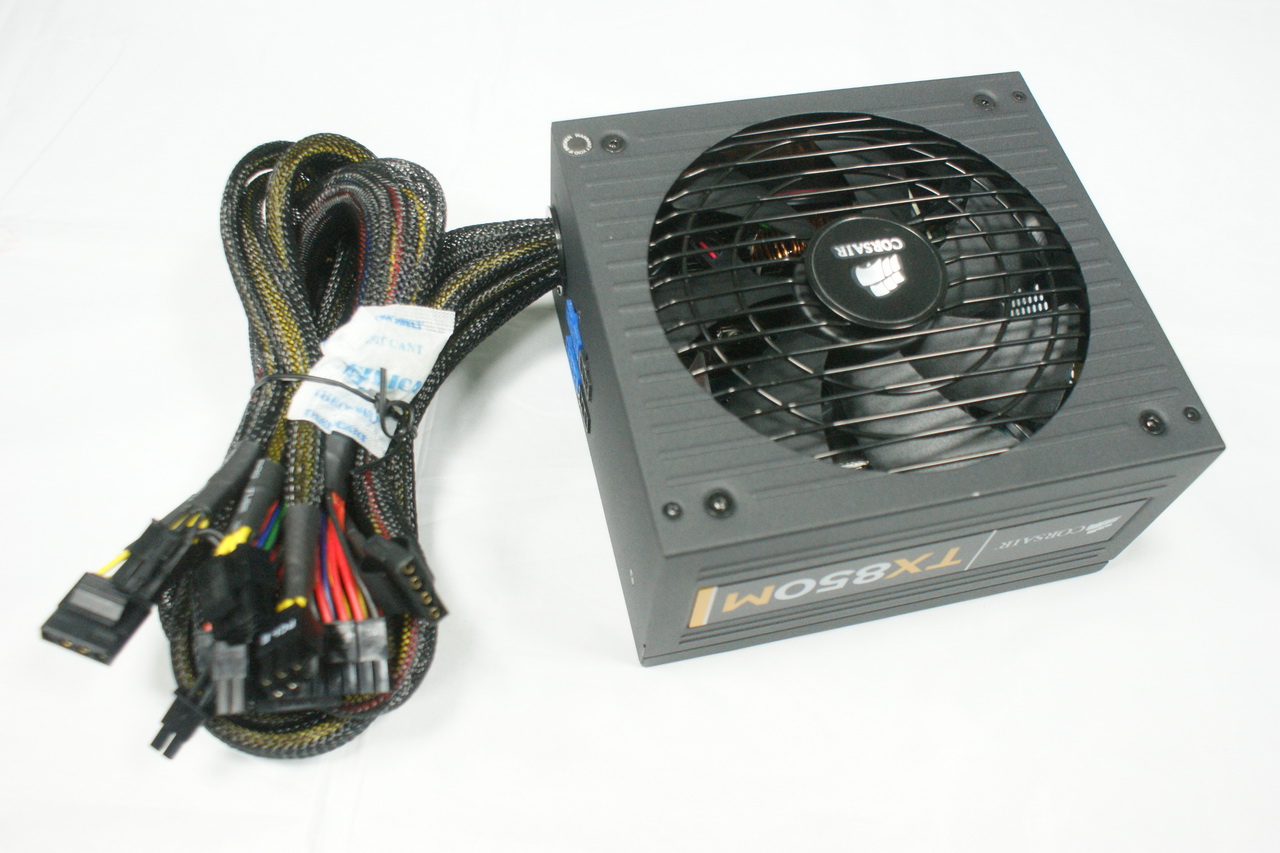

這顆CORSAIR TX850M是半模組化設計，因為目前的中高階電腦，會使用的顯卡數量，大概就是一張雙6 PIN或是6+8 PIN，所以一半以上該用到的線材已經直接在上面了。



背後網狀設計孔與電源開關



這顆CORSAIR TX850M是單路12V設計，由CWT代工，+12V單路70A，並且提供過壓，欠壓，過流，短路保護，就是大家俗稱的OCP、OVP、SCP..等等。

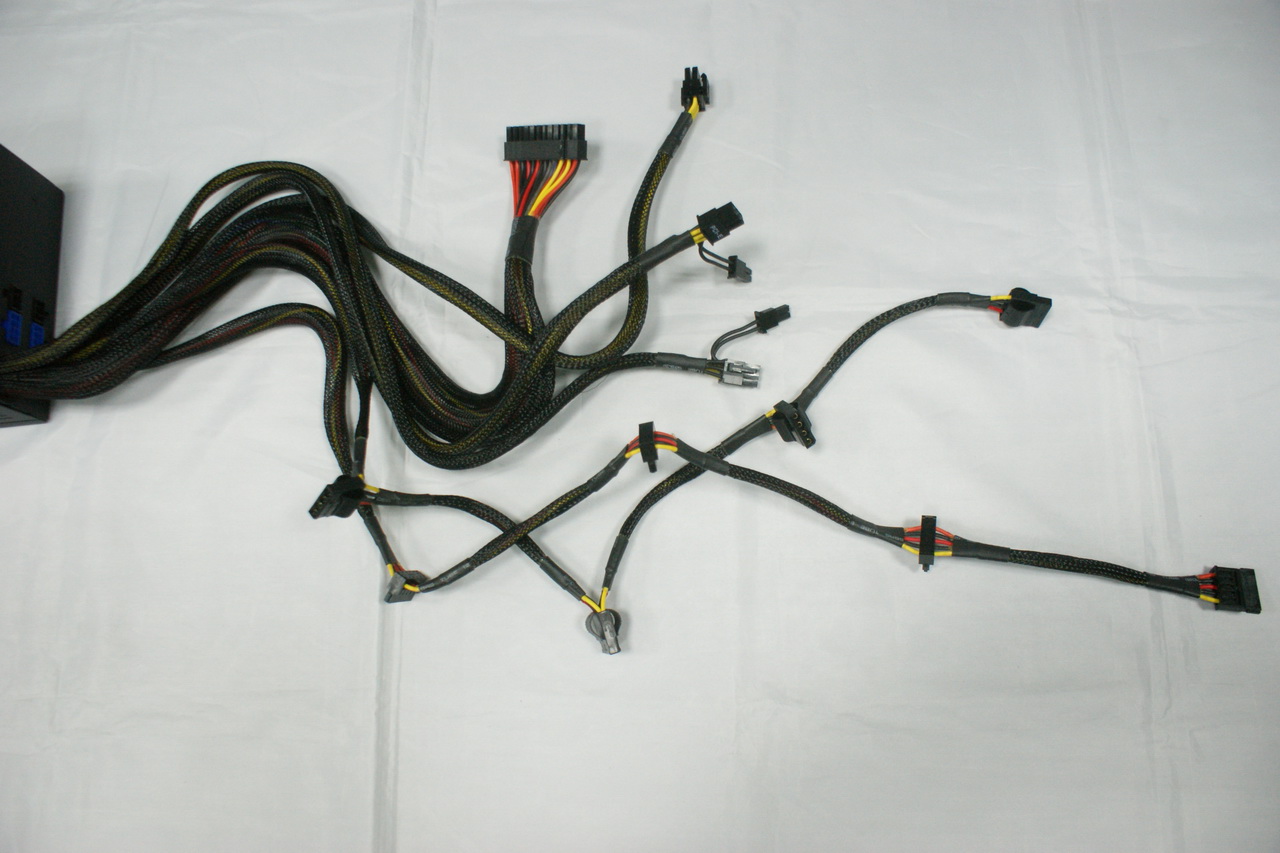

半模組化線材提供-大4PIN*4、SATA*4、PCI-E 6PIN+2PIN(可雙8PIN或是6+8PIN單顯卡)，CPU 8PIN與電源24 PIN。

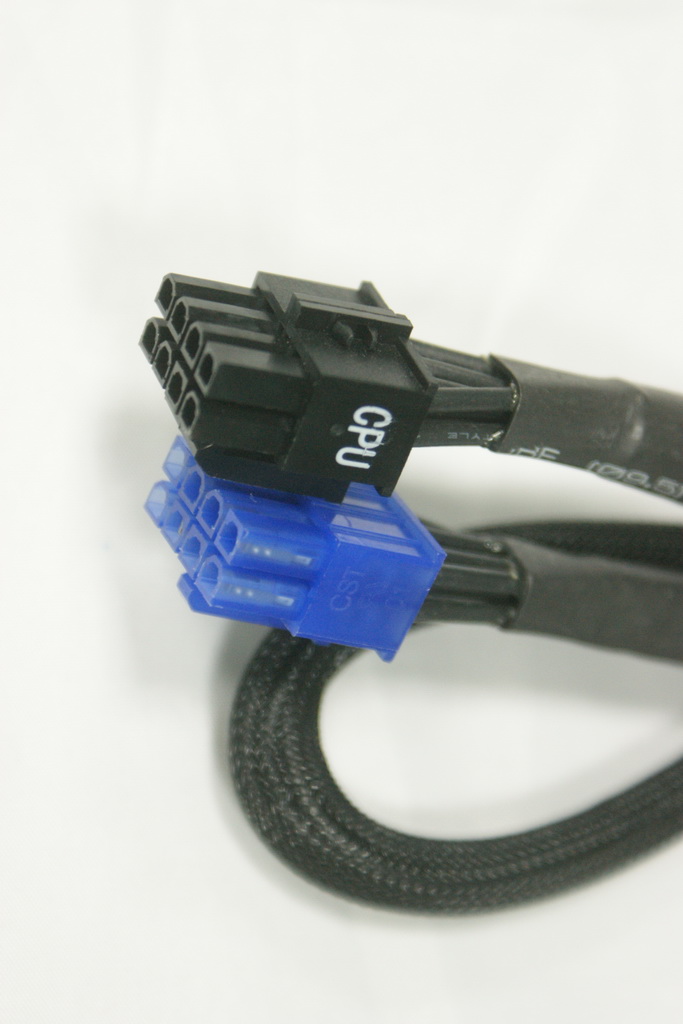

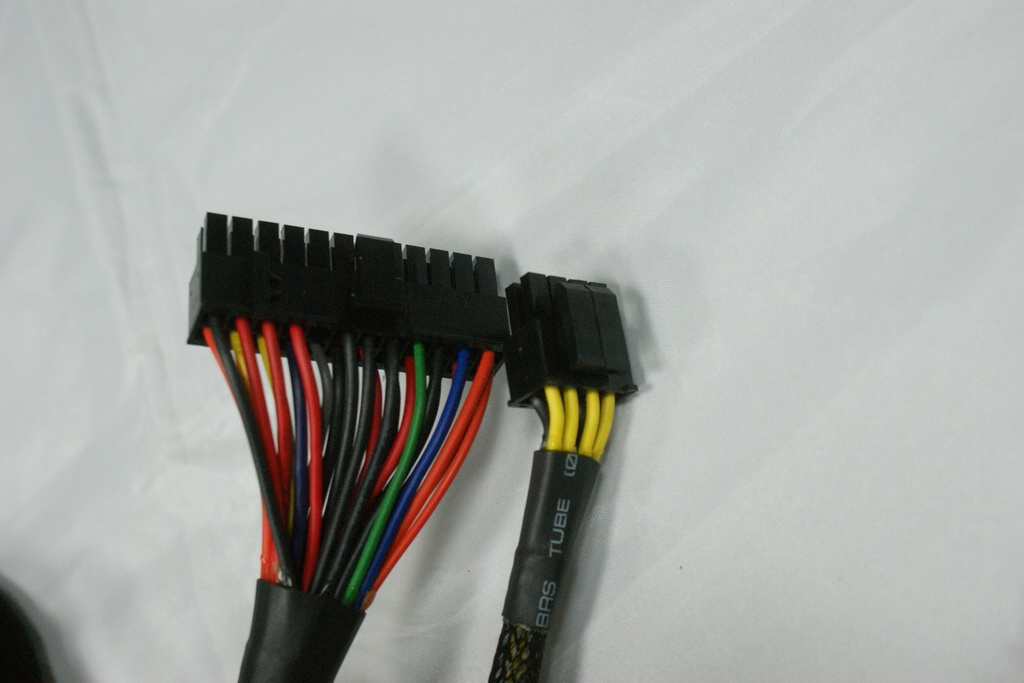

這是CPU 8 PIN與主機板24 PIN部分

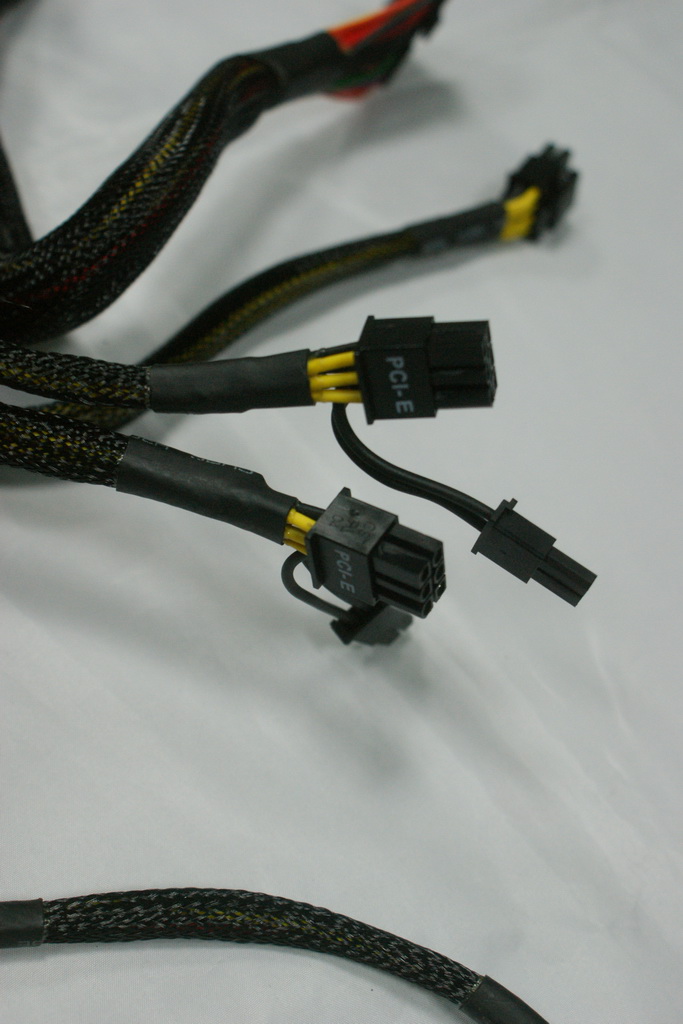

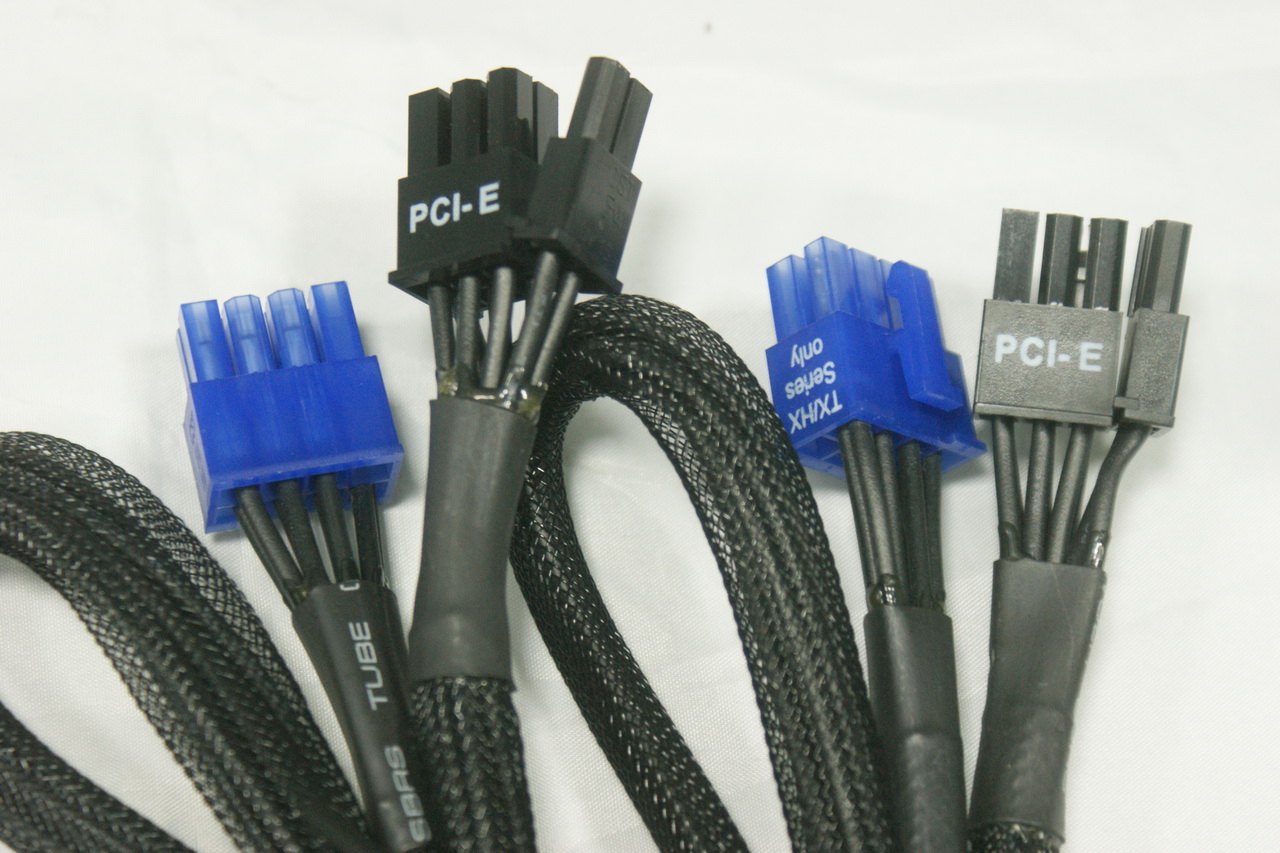

顯卡部分

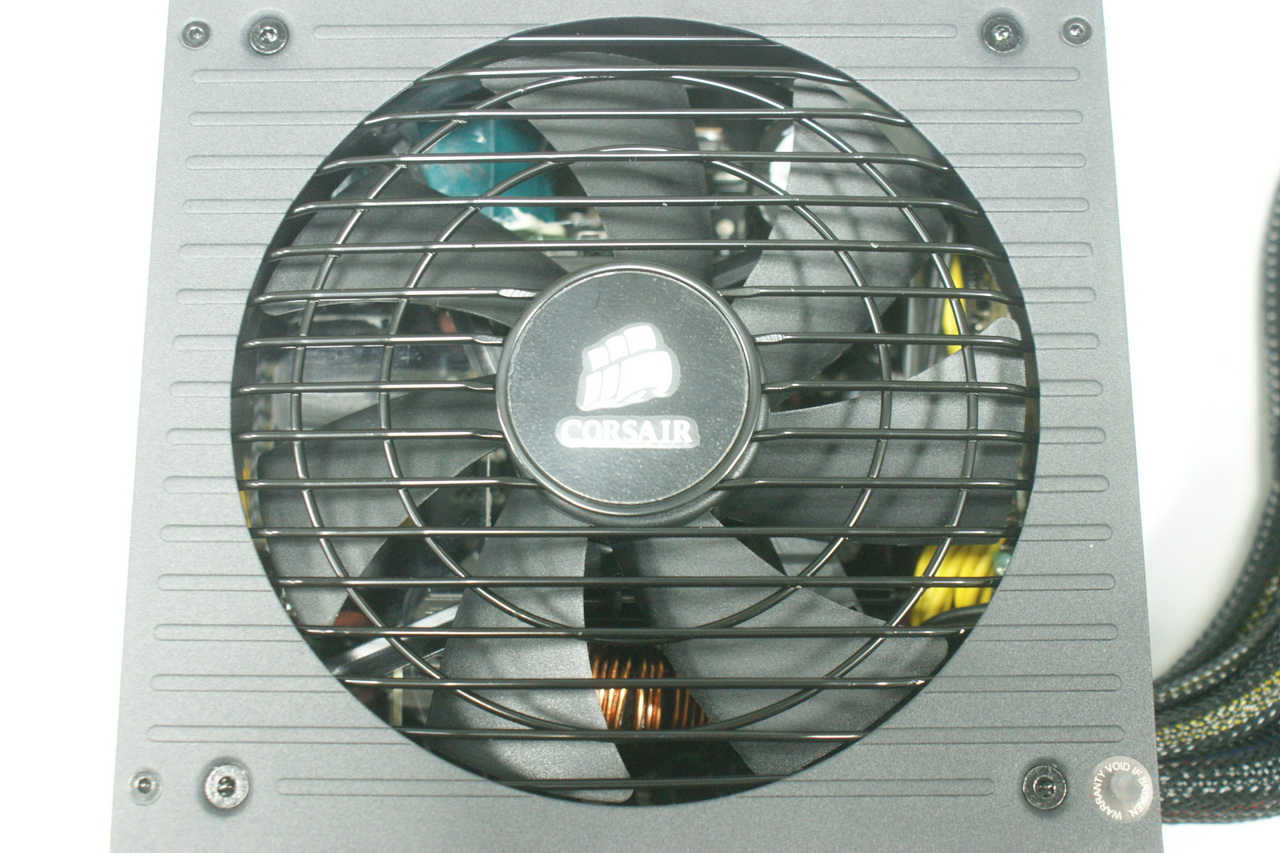

風扇為溫控14cm雙滾珠靜音風扇

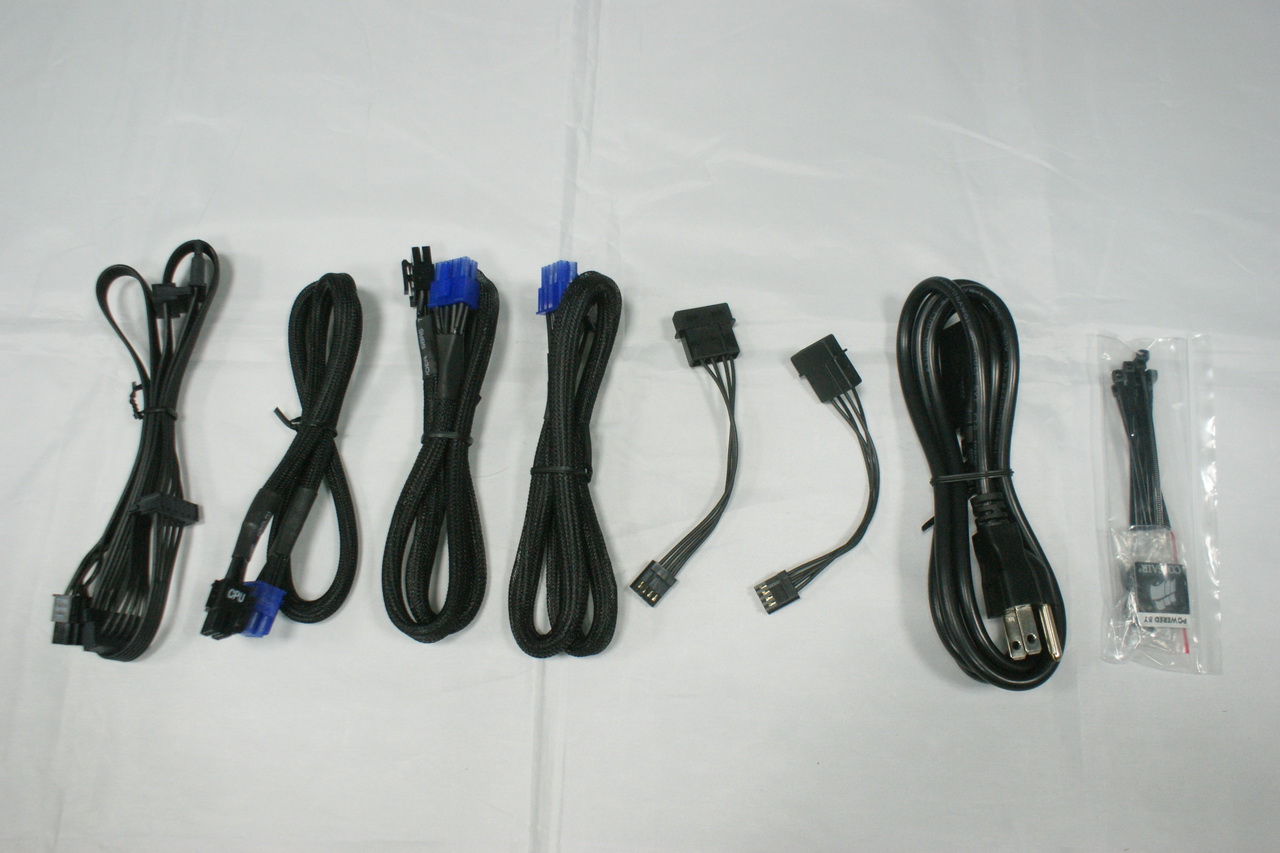

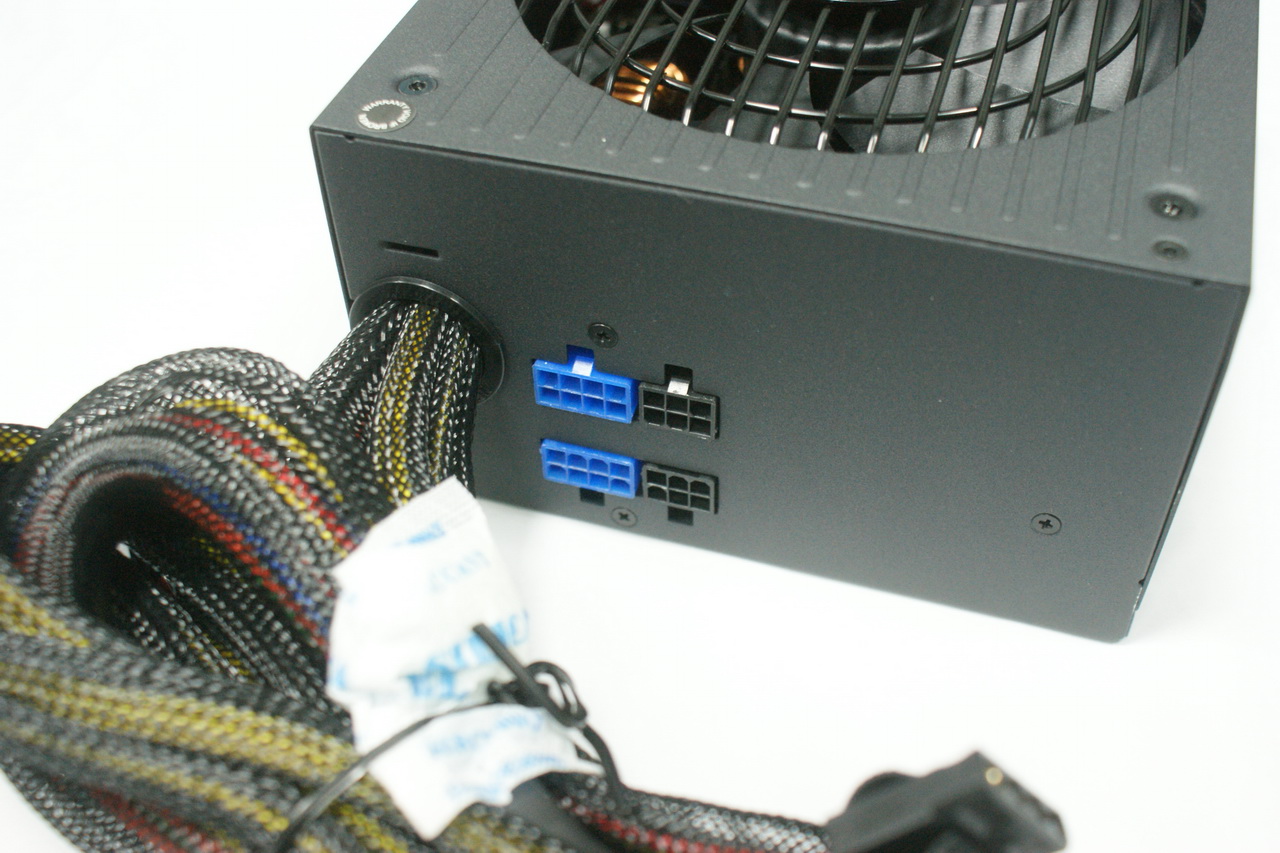

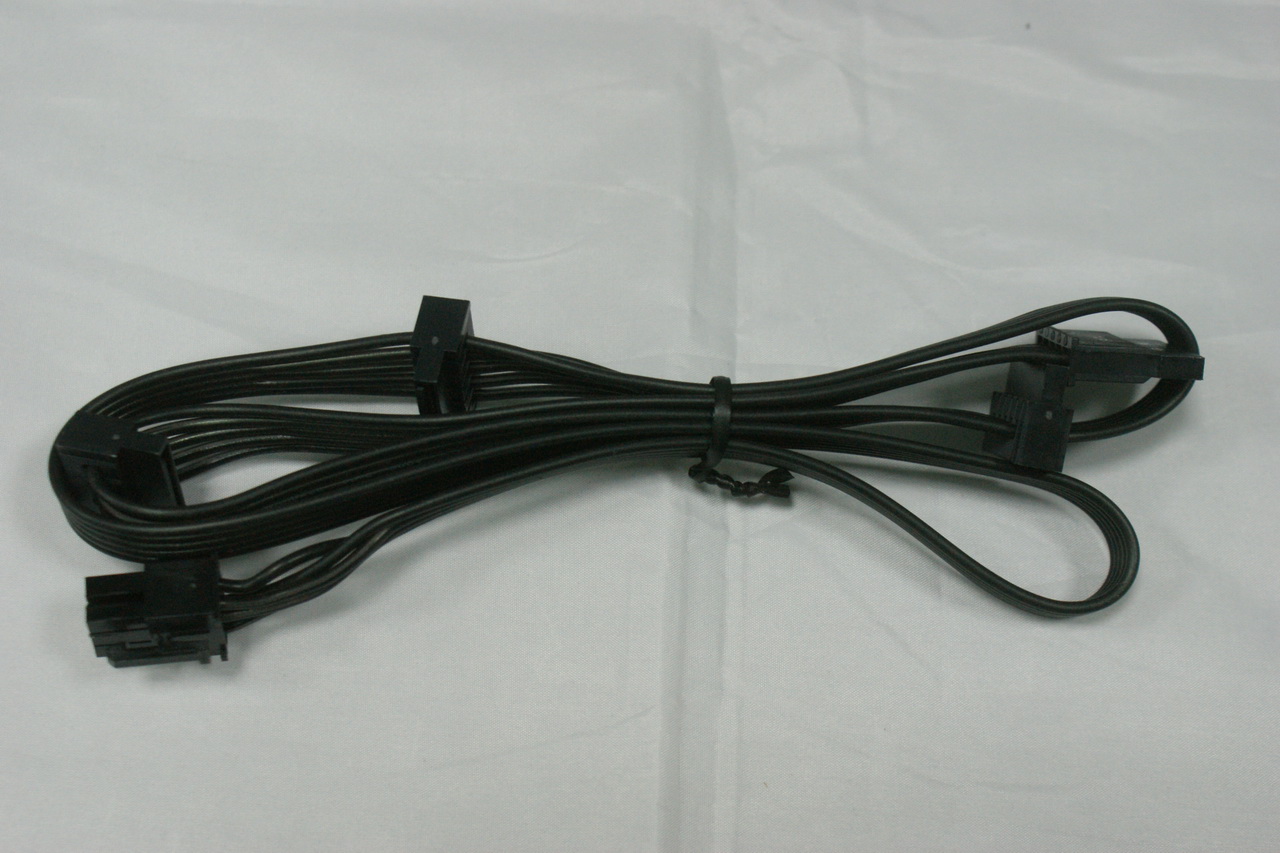

模組化線材部分-除了電源本身的輸入線材與束帯，另外還有大4PIN轉FDD*2、高階主機板會用到的雙 8 PIN輸入、再一組PCI-E 8 PIN、SATA*4。

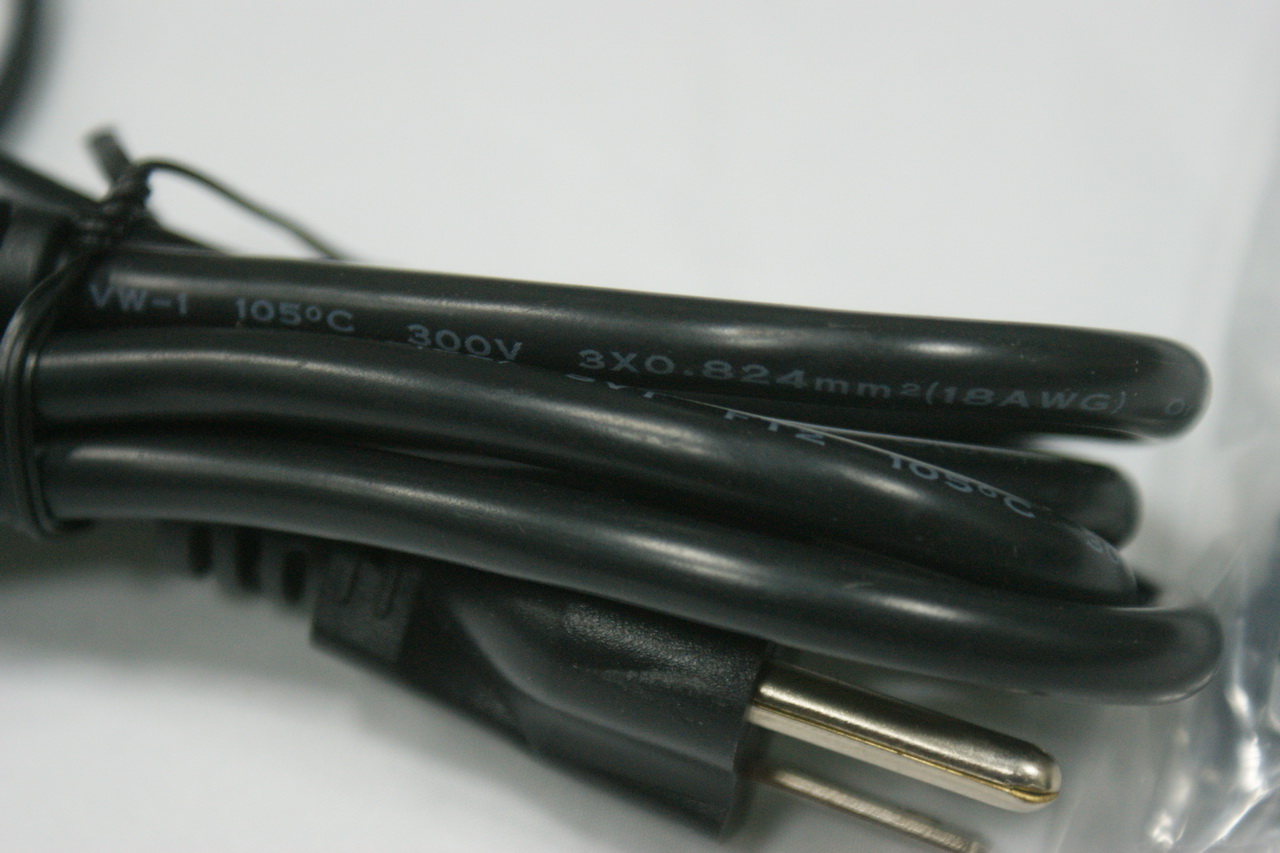

電源輸入端的18AWG線材，或許考慮到安培數不大，其實這條不算太粗。

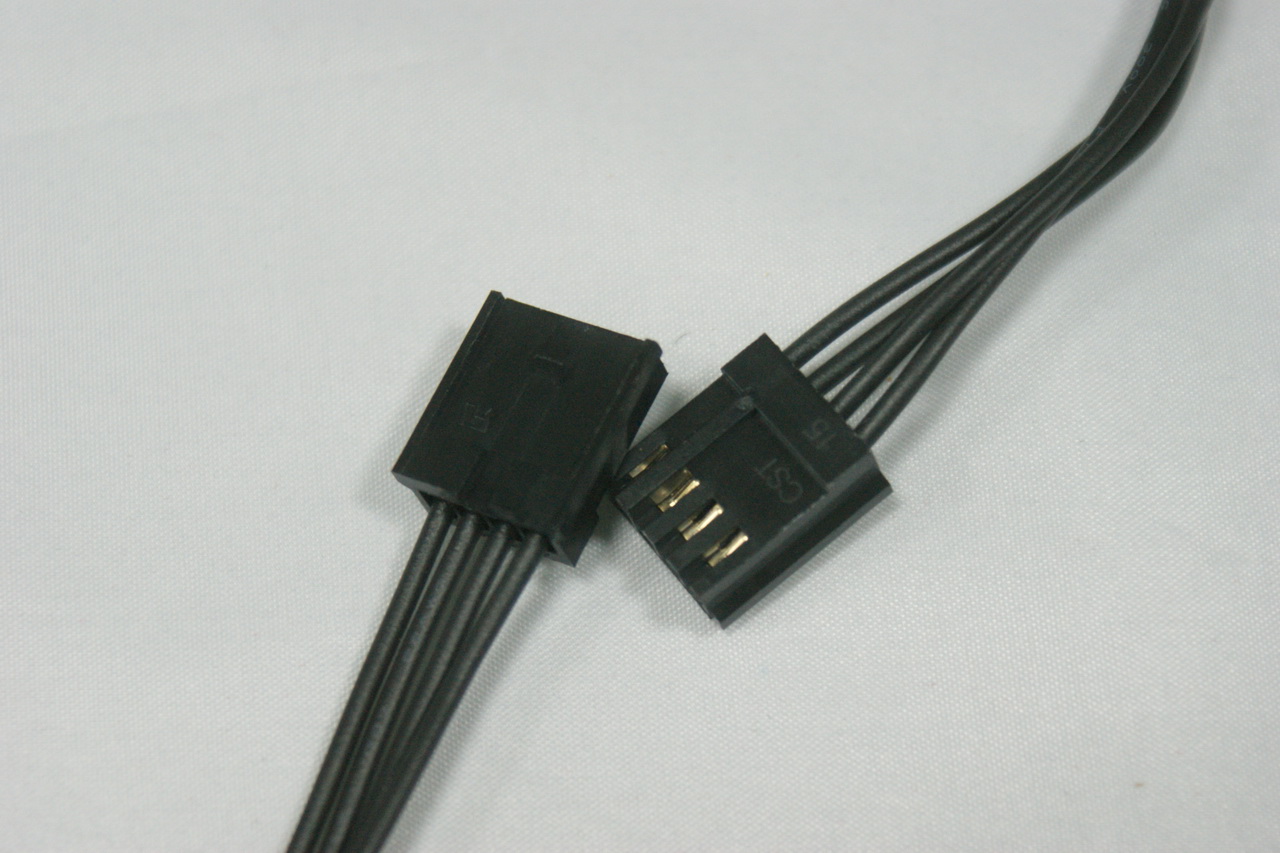

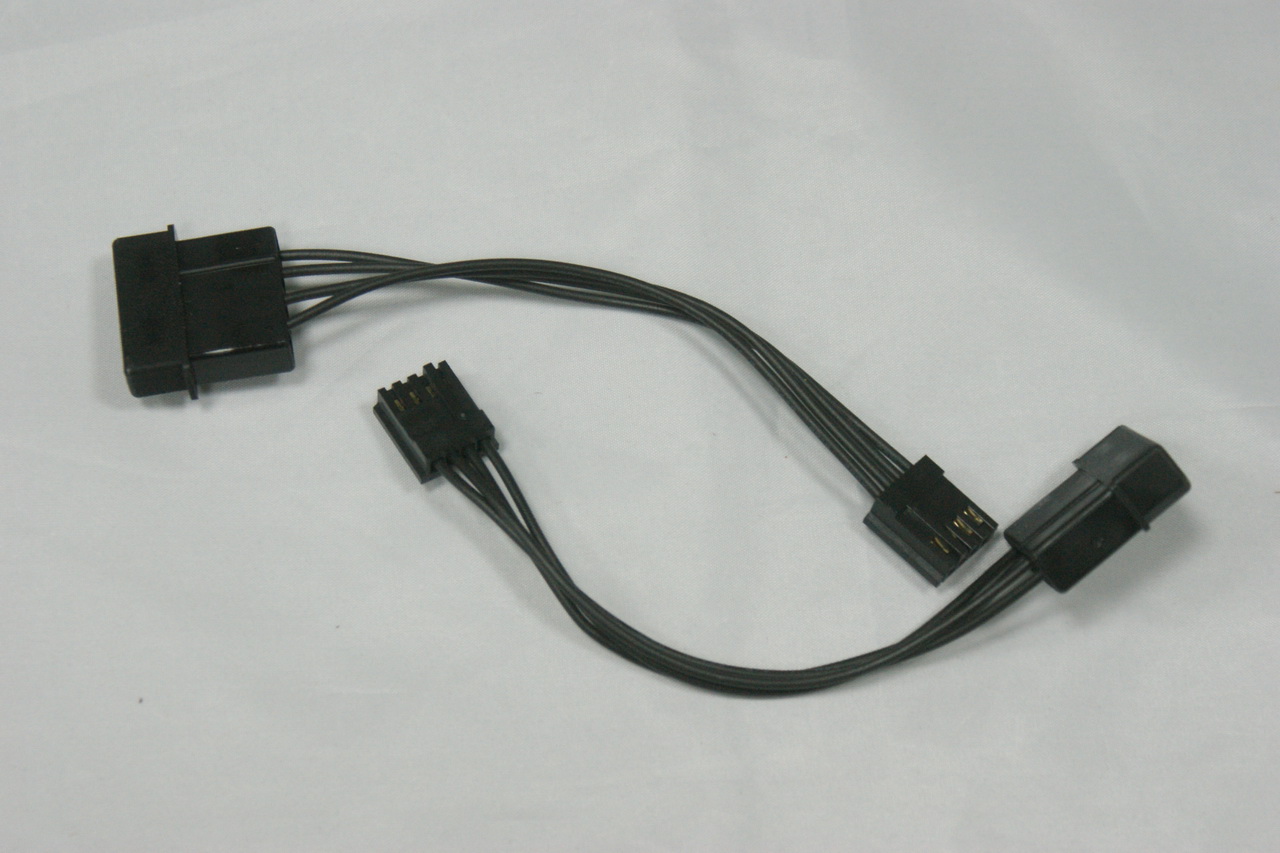

大4PIN轉FDD，目前來說，新電腦應該大都用不到了，可能是考慮到舊款電腦需要用到，所以還是附送了。







另外的一組PCI-E，可以提供CF或是SLI組成雙卡時剛好夠用。



很多高階主機板現在都會設計雙8 PIN來提供主機板超頻的穩定性，除了本身已經有一組，這是模組化的另一組。



考慮到可能的BT魔人，HDD數除了本身的4組SATA，另外可以在模組化再加一組達到8顆HDD。









============測試開始=================

使用元件如下
測試硬體組件:
CPU: I7 3930K 48*100=4.5G
主機板: ASROCK Fatal1ty X79 Professional Series
RAM: 宇帷 AVEXIR Core系列 DDR3-1600 4GB*4=16G
PSU: CORSAIR TX850M
VGA: NVIDIA公版 GeForce GTX 690、GeForce GTX670、GeForce GTX GTX 560TI
Cooler: Thermalright 全銅散熱器
HDD: OCZ Agility 3 120G*1 OCZ Vertex 4 128GB*1
作業系統: Windows7 64bit 中文版
機殼:裸測架

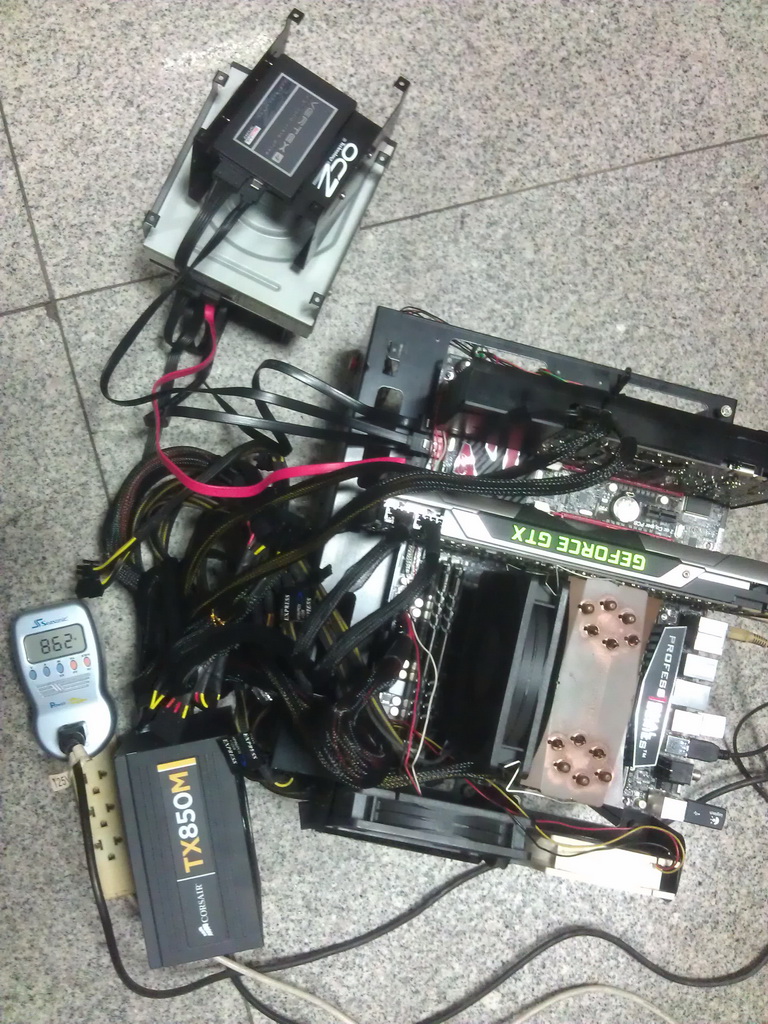

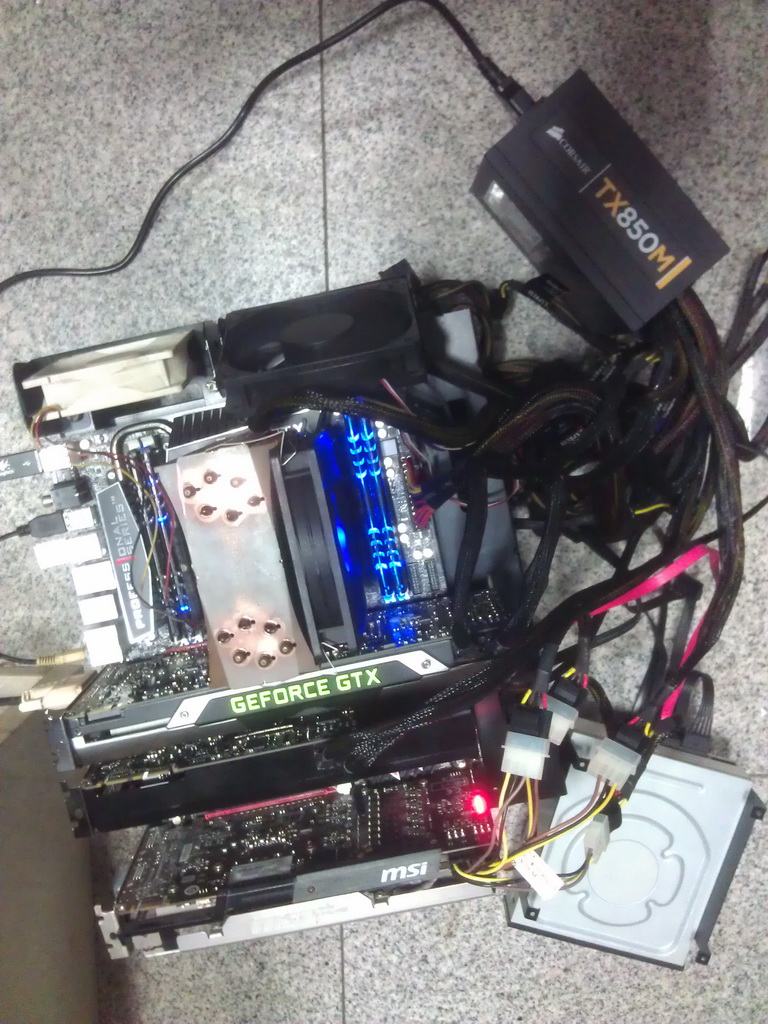

POWER內部的設計構造，就不拍了，一般UESR反正也看不懂，今天也不貼一堆什麼死人心電圖之類的測試，那很無聊，一開始先上兩張顯卡，一張GTX690、一張GTX670，CPU因為需要長時間燒機，所以I7 3930K設為4.5G，以免因為空冷無法壓制6C12T全速的溫度導致核心降速，這樣的配備燒機全機如圖示862W，但是實際需要換算瓦數乘上0.8，所以也才689.6W左右，目前來說，在新世代的顯卡上，要動用到實際高瓦數，還真的不簡單，要把POWER榨乾也很不簡單就是了.......。




一開始先這樣跑，實際全速時間大概就是半小時，唯一不同的是，先把GTX 690的兩顆核心降為715Mhz，先測試一下系統穩定求證。



因為系統全速運轉，所以只好拍照存證，這時候CPU跑4.7G

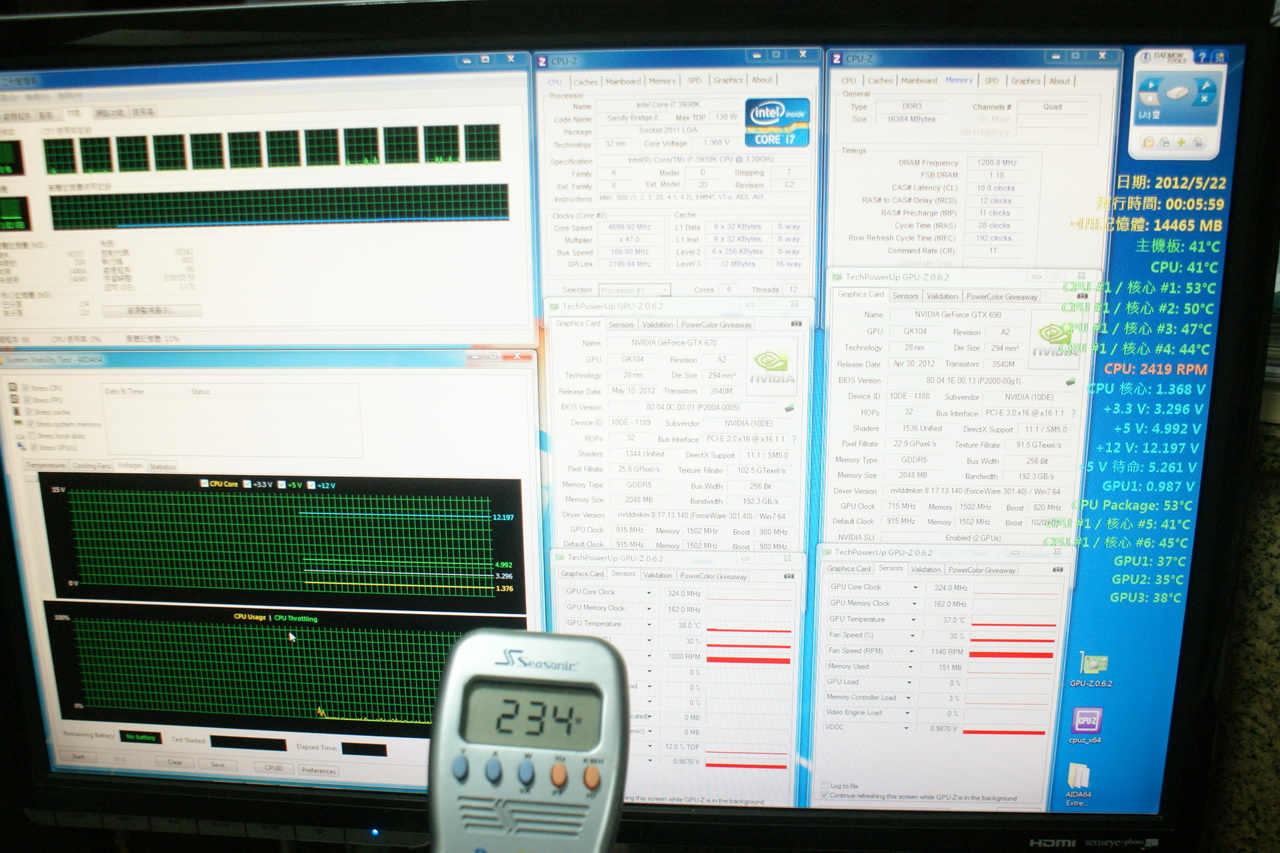

待機狀態下，使用了234W

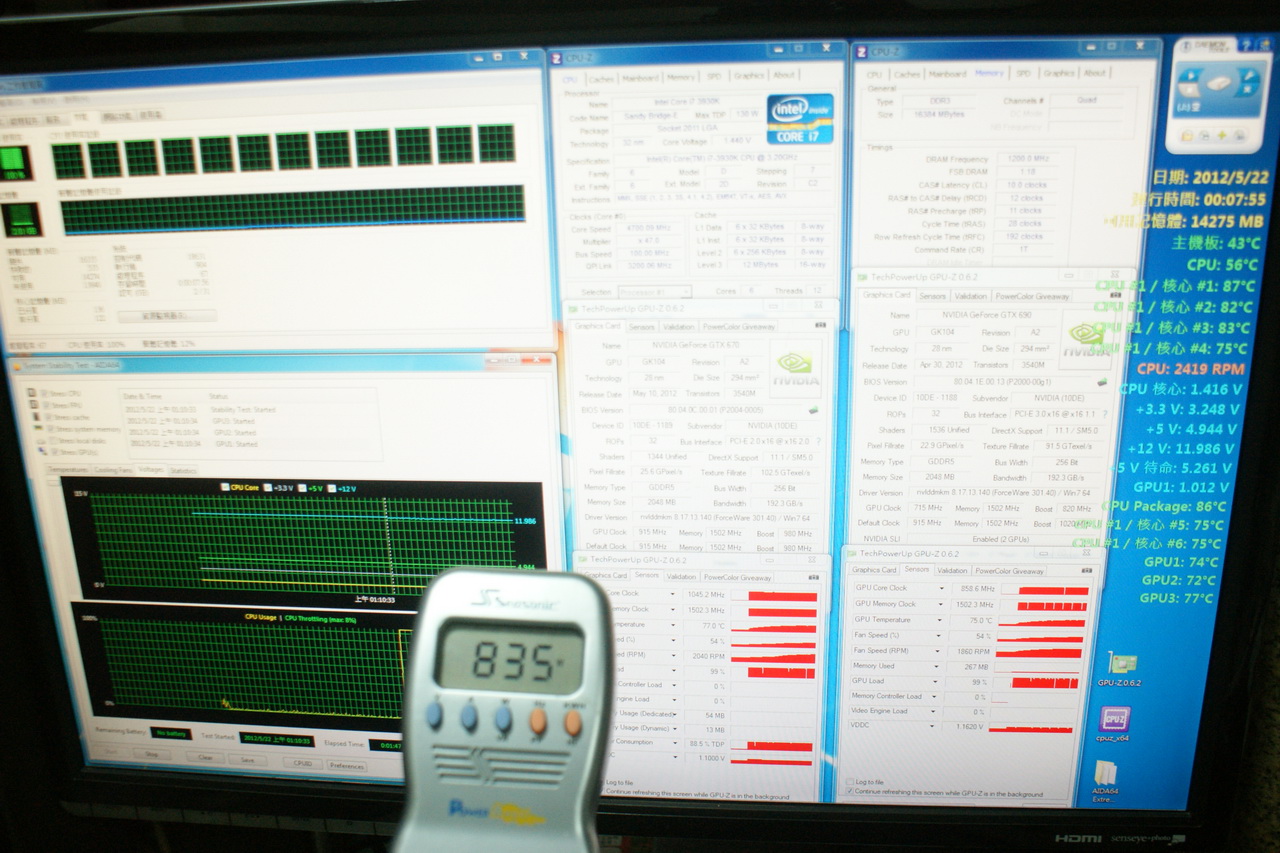

滿載下，一直是835~870多W，實際換算就是668~700W間，求證之後瓦數一直算是安全範圍，所以....






這樣跑了2個小時後，我再加上一張560TI，繼續操它，這次再動用到大4 PIN轉雙6PIN給顯卡，這個部分使用到了另外的5V 30A

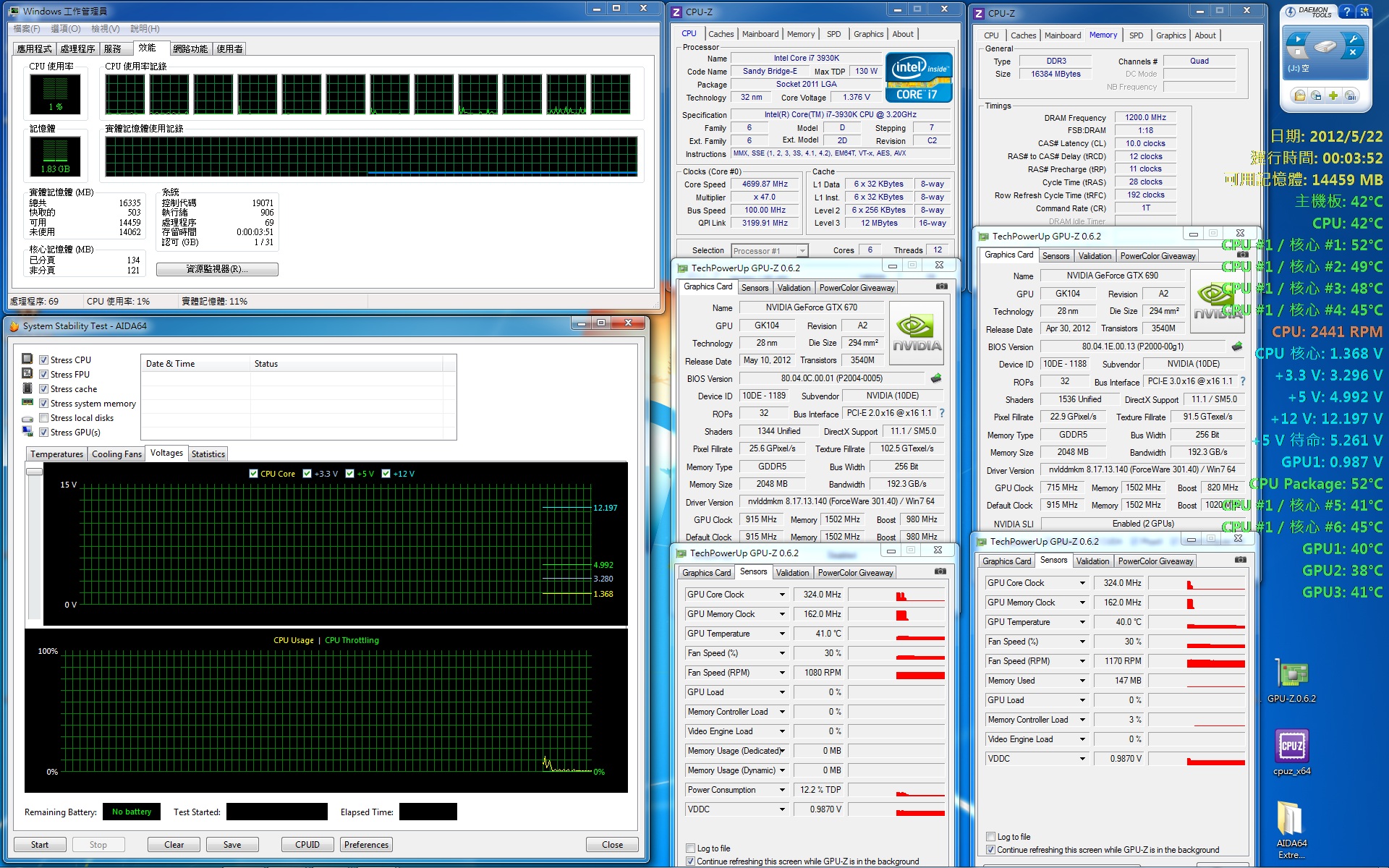

這是剛剛求證安全值的系統圖

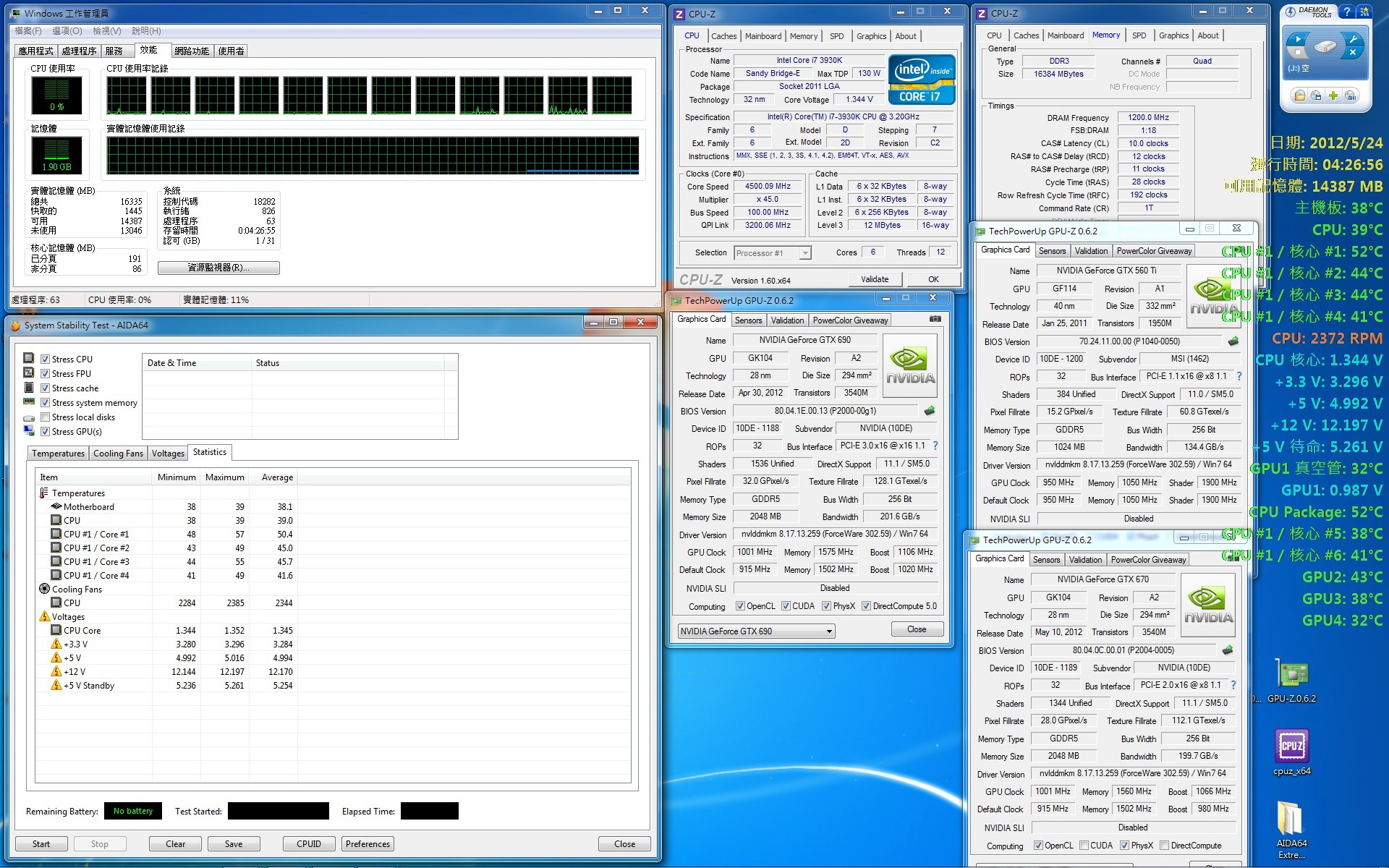

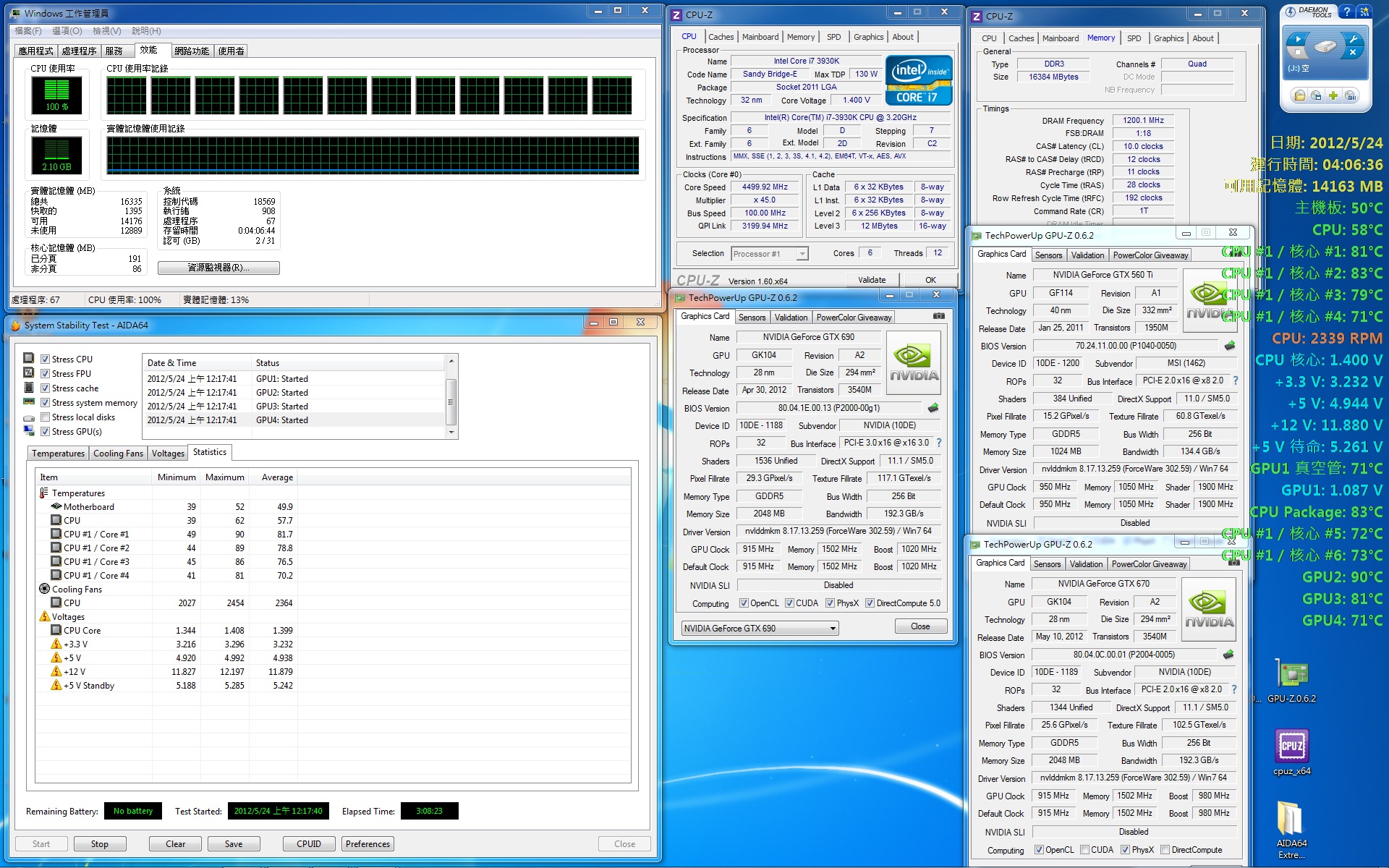

這張是另外再加上GTX 560TI跑了3個小時多的燒機圖，還有各項CPU原件溫度還有系統電壓值的最高、最低、平均值...等。

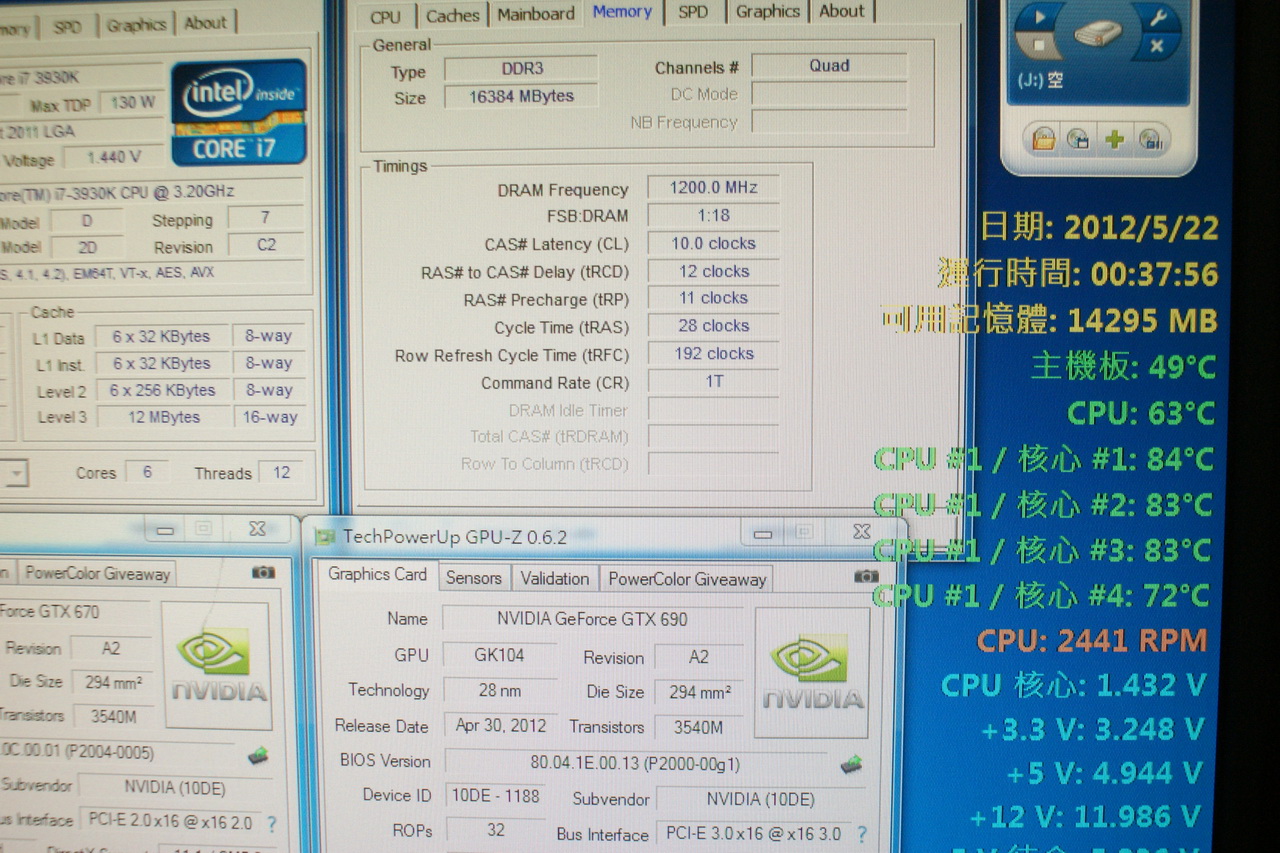

系統全速，20分鐘之後測試軟體重開，拍照各元件溫度還有POWER電壓值。




全部3張顯卡跑完3小時後拍照存證。

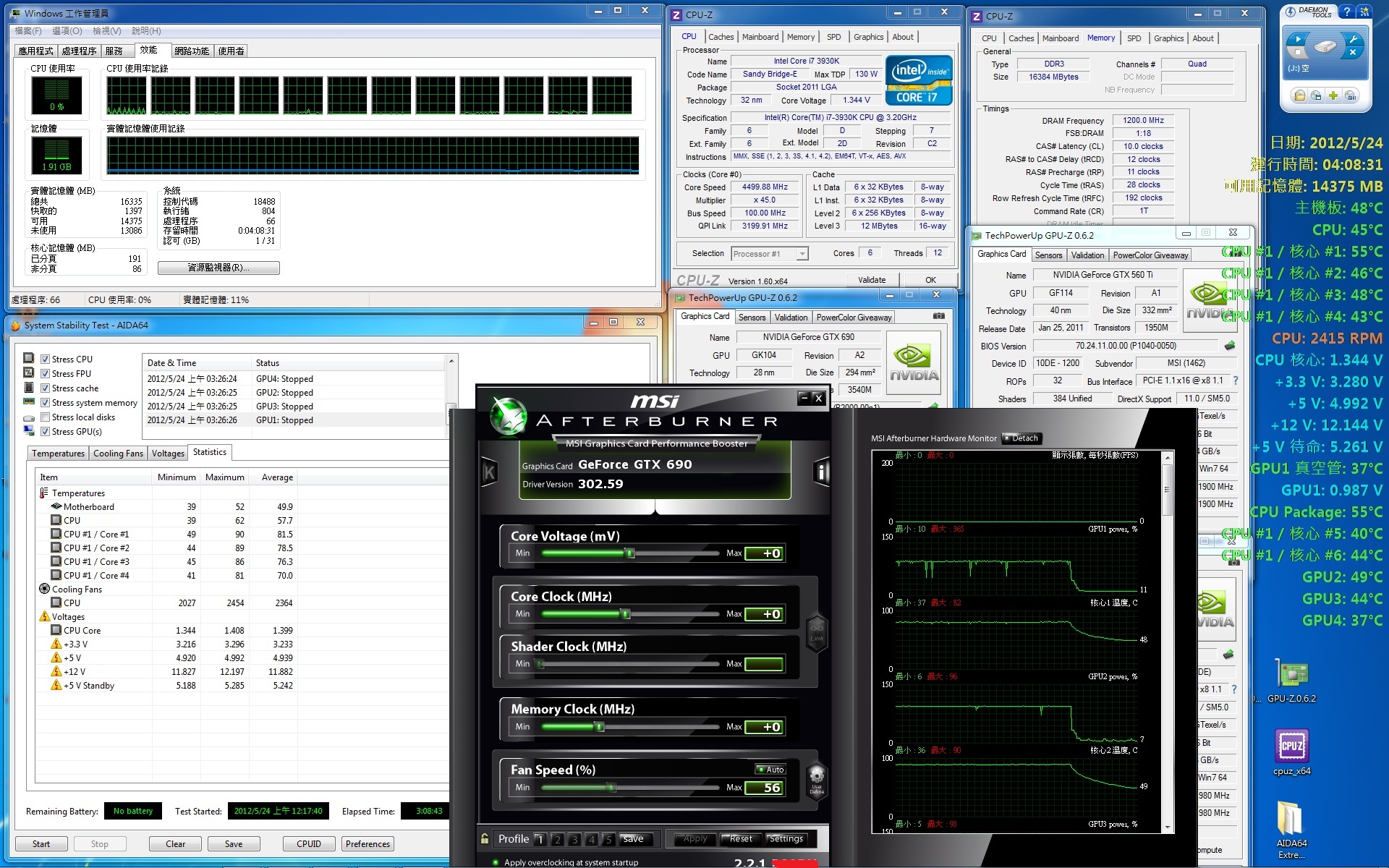

GTX 690

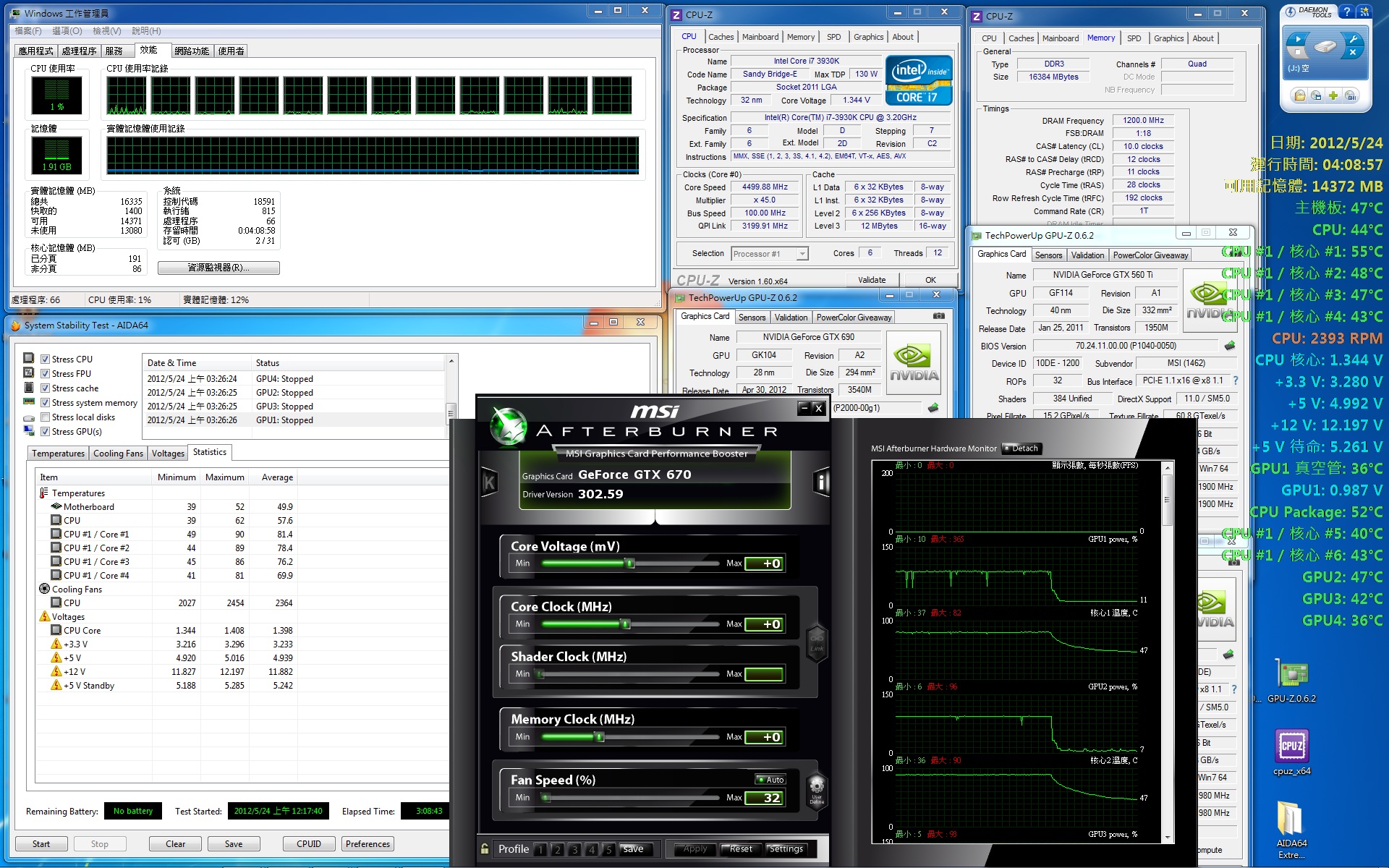

GTX 670與溫度




GTX 560TI 溫度









影片測試

因為看了很多測試，幾乎全都是死人心電圖，實在看不懂，而且軟體偵測POWER這類的數值也不準確，如果這樣，到不如別這樣測試了，所以OCCT之類的燒機軟體，還有各項程式在這次幾乎都不用了XDDD

只使用一套AIDA64 Extreme Edition，一鍵按下全機熱起來還比較實際點



這是燒了兩小時之後拍的影片，3小時58分尾數就去掉吧，實際就是燒了3小時而已。
可以看到影片中電表瓦數來到1071W，換算實際瓦數來到864W間。
[youtube]mut1f6wWuBs&feature[/youtube]




本來想說兩小時之後，要把電腦停掉，但因為一忙，又來到三小時，所以又拍了一次，時間一樣顯示4小時多，請一樣扣掉一小時就是了，那一小時，我在看Facebook...XDD
[youtube]yljl0pNDUlg&feature[/youtube]




結論:

這顆海盜TX 850M是CWT僑威代工代工的，品質有一定水準，而且也有80Plus銅牌認證，查了網路上的一些測試，實際有85%的轉換效率，MTBF官方更保證10萬小時，在這結論中，我也認為我一直在寫廢話就是了，POWER測試百百款，有測來不知所云的，有測來完全看不懂的，有測來太專業的，我認為官方或是網路測試只能當作參考，最主要的我認為該是這顆的保固，提供5年保修，如果真發生什麼事了，Call原廠吧。

這顆的OCP、OVP，我也實際冒著系統掛點的風險去玩了3遍，實際作動點在瓦數達到950多W時會啟動，整台電腦會跳電重開，這一輪玩下來，確實也讓我的系統整個怪異了起來，有時開機開好了，會跳出一堆錯誤，還有開進OS會整片黑...，很慘就是了~"~

而影片部分就無法提供了，因為作動點時間上抓不準，手機也沒這麼大容量讓我拍著等。
另外，因為是使用裸測，這顆TX 850M在運作4小時滿載點的時候，摸了PCB板的溫度(POWER背面)，跟實際用溫度計去測試，來到了43度左右，如果是放入一般機殼內，我想溫度應該會破50度以上，當然，這是像我這樣連續滿載的狀態下所得到的數據，一般來說，並不可能全機滿載時間長達這麼久的，大概就這樣，晚點PO 1050W的測試。
