VL Bus IDE卡 + HDD170
整理家中時..發現了這個東西...

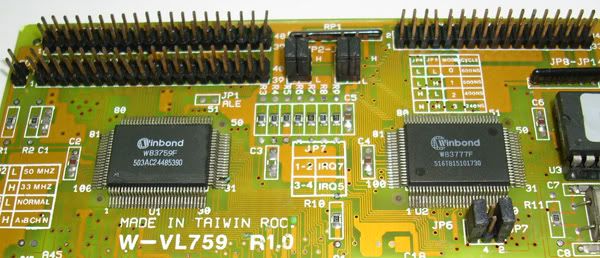

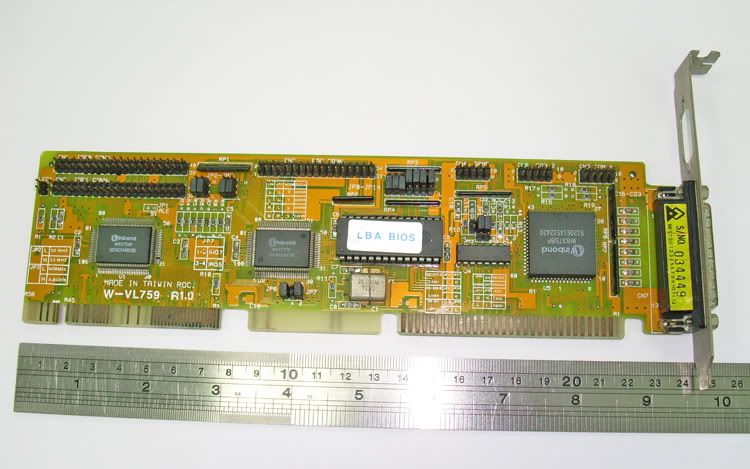

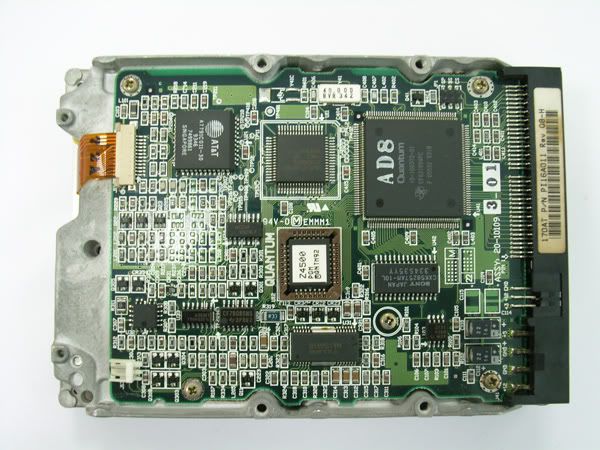

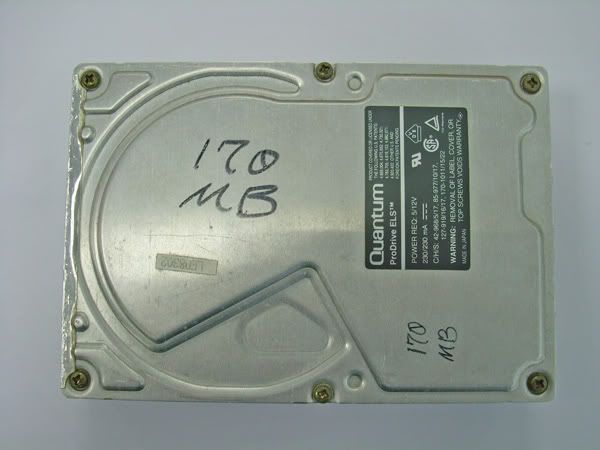

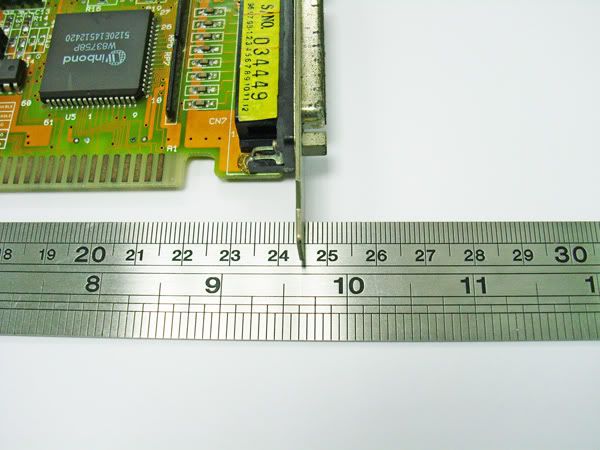

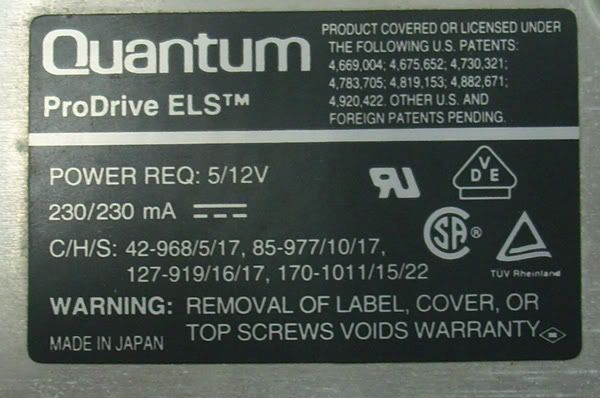

VL-Bus的ide卡 (又叫Vesa bus) 上面有IDEx2 , FDDx1 , comx2 , gamex1 總長24.5 公分 , 快跟現在9800GT一樣長了~~ VESA Local Bus (usually abbreviated to VL-Bus or VLB) [當時好像是ISA太慢才發展出這張個界面,而且主機板上只有一條Vl bus]  Overview  24.5cm  晶片一覽 接下來,一起挖出來的還有 Quqmtun 硬碟 - 170MB (你沒看錯,是MB)   正面  反面  規格 以上 ... 東西是我爺爺留下來的(快撇清.) 不過HDD接上去,有通電,但是抓不到, 所以無法測試HDTUNE VL-Bus就不用說了,沒地方插.. |
|||||||
2009-05-02, 03:47 PM
#1
|
|
|
Elite Member

加入日期: Jun 2001 您的住址: 地球
文章: 6,234
|
竟然還留有VL-bus介面的卡...
樓主應該有100歲了...(在PCDVD怎麼可能撇清關係，不被鄉民們加油添醋就要偷笑了 )
__________________
~愛由一個笑容開始，用一個吻來成長，用一滴眼淚來結束。 當你出生時你一個人在哭，而所有在旁的在笑，因此請活出你的生命， 當你死的時候，圍繞你的人在哭而你便是唯一在笑。~ |
||
|
2009-05-02, 05:50 PM
#2
|
|
|
Master Member
加入日期: Jun 2003 您的住址: 台北市
文章: 1,500
|
Vesa Bus 我記得是在286年代出的，到386就快絕跡了，因為PCI已經出來了。而Vesa Bus那時最常用的就是中文系統，我記得沒錯的話，那時有個飛羚中文系統及另一家就是做成Vesa bus卡很長一塊卡
樓主你撇清的太快了吧，這不過二十年前左右的事  。
__________________
|
|
2009-05-03, 03:03 AM
#3
|
|
|
Elite Member
加入日期: May 2002 您的住址: 板橋
文章: 5,106
|
引用:
別鬧了,286/386時代的CPU還沒快到可以看出I/O被BUS卡住的狀況,VL-BUS應該是486中期的產物,486晚期就有給486用支援PCI的chipset出現了,直到Pentium出現因為VL-BUS是直接連上CPU的local bus遇到CPU一改朝換代自然就玩不下去了  ....BTW,現在想起來還蠻後悔沒留一套既有VL-BUS又有PCI的486下來就是了(可以拿來demo VL-BUS的Super I/O+S3 805G)....
__________________
士大夫之無恥,是謂國恥  ....
|
|
|
2009-05-03, 06:52 AM
#4
|
|
|
Elite Member
加入日期: Jul 2000 您的住址: taipei.taiwan
文章: 6,506
|
我也有這顆硬碟耶,這是我第一台電腦用的....
|
|
2009-05-03, 01:09 PM
#5
|
|
|
*停權中*
加入日期: Sep 2003
文章: 319
|
我記得我家第一台電腦是286,加裝20MB還是30MB的硬碟(當時算是頂級配備)
可惜老古董已經不知道何時被老媽資源回收掉了.... 幾年後,第二台電腦就是我用的 Pentium-100,已經進階到586等級...Win98系統 就從這台指定組裝配備的P-100,開始我後來自行電腦硬體組裝...  此文章於 2009-05-03 03:21 PM 被 chimo 編輯. |
|
2009-05-03, 03:14 PM
#6
|
|
|
Master Member
加入日期: Apr 2001
文章: 1,933
|
硬碟應該不可能用到吧, 當時時的IDE介面好像和現在的ATA介面是不同的, 而且當時沒有Auto Detect這樣的功能, 不會將硬碟的設定寫在firmware裡, 全部要靠手動輸入的。
|
|
2009-05-03, 03:54 PM
#7
|
|
|
Master Member
加入日期: Jan 2002 您的住址: 桃園
文章: 2,018
|
樓主應該還少一個才對，一個銜接主卡的
com1 / com2 這張 IO 卡是 486 時代產品，沒想到樓主還有留著，我的都不曉得 丟哪去了，可接硬碟以及軟碟，至於光碟機 ? 抱歉 ，光碟機通常 有自己的IO卡，有的音效卡也內建光碟機的IO且限制廠牌並非都共 用，早期只有SCSI 周邊產品都可安插於一張 SCSI，以前裝電腦 不像現在裝上就跑了，更別提有沒有防呆的設計，有不少菜鳥組裝電腦， CPU燒死在主機板上，也有不少Power安插到主機板上的那兩條插反， 燒黏在主機板上，有的是 Power 銜接機殼開關不會裝，裝反了一插上 市電，機殼面板開關一按下去，瞬間聽到爆聲，Power冒煙  硬碟設定方式在主機板 BIOS 上去選擇，選擇方式有好幾種，以MB設定或 細部一點多少磁區磁叢.... ，細部得拿硬碟上的貼紙其硬碟數值參數加以填入 ，就算錯了可能...不能用或者容量減少。 還想著硬碟會自動抓，當時CPU頻率都還得自己手動設定，用跳線... 沒主機板說明書壓根不曉得哪個跳線是哪個跳線，插錯了壓根不開機， 主機板上連個提示文字都沒有。 |
|
2009-05-03, 04:36 PM
#8
|
|
|
Master Member
加入日期: Jul 2004
文章: 1,846
|
引用:
+1 不過,正確來說.....這是介於386/486之間的時期 記得自從Intel推出奔騰的時候(P-800以及1G) 這匯流排就漸漸消失了 VESA Bus.......真是久遠的記憶了 以前的主機板都只有ISA跟VESA介面的說 後來有段時間還出現過PCI+ISA+VESA的三種匯流排板子 最後AGP問世取代PCI之後 ISA跟VESA才在也沒有看到過了......距現在有20年了吧
__________________
玩硬體就像是瞌藥一樣 很容易上癮.....胃口也漸漸變大 想撩進去的人要三思啊 orz |
|
|
2009-05-03, 08:48 PM
#9
|
|
|
Master Member
加入日期: Jan 2002 您的住址: 桃園
文章: 2,018
|
ISA EISA VESA PCI PCI-X
忽然跑出顯卡專用 AGP 如今是 PCI-E 為主流 現在主機板也卡在 VESA / ISA / PCI 那時候一樣，PCI 插槽夠不夠用的問題， 如今主機板上 PCI-E 插槽夠不夠用... 如果都採用 PCI-E 介面 顯示卡 + TV卡 + 網路卡 + RAID卡 + 音效卡 顯示卡的部分還得排擠掉另一個介面槽，畢竟現在顯示卡大部分是雙槽設計 |
|
2009-05-03, 09:41 PM
