在研究節能低耗電的影音電腦時，我嘗試組裝 DC-ATX 架構的 Actom 系列電腦，汰換過三組不同的 Mini-ATX 機殼，學習到許多切割、螺絲、外接變壓器搭配的知識。近期專案告一段落，逐漸將手邊的電腦轉讓出售，特別在此留下使用記錄，分享給對小主機有興趣的網友們。

Biostar J4105NHU
668A-S 鋁製機殼
自製 8cm 排氣風扇與 AC 電源黑色壓克力擋板
Delta EADP-60DB A 60W 12V/5A 變壓器



1. 內建 Gemini Lake J4105 與 M.2 擴充槽的 Mini-ITX 主機板

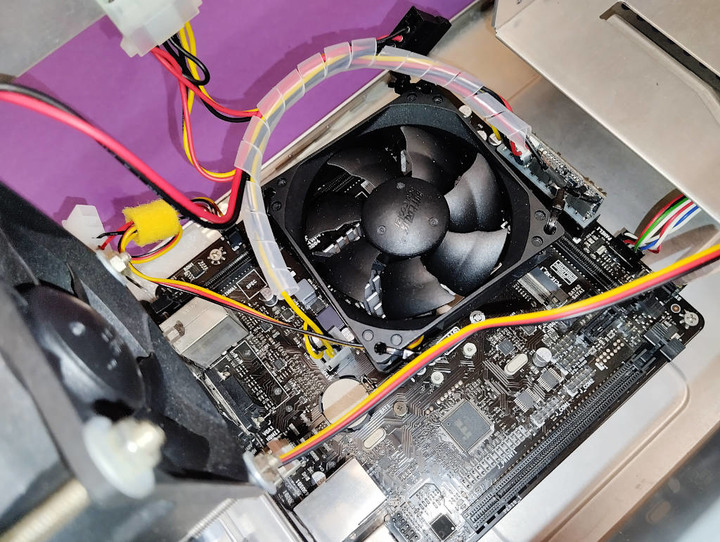

J4105 雖然有四核心但卻非常省電，主板廠商只有在 CPU 上加裝大型散熱片。我另外用束帶將一個 8cm 風扇固定在上方直吹，增加空氣流動帶走熱量。



支援 DDR4-2400 UDIMM，實測最大 16GB x 2 記憶體容量，不清楚是否支援 32GB x 2。

內建 Intel UHD 600，可以硬體解碼 avc, vp9, h.264 格式。YouTube 能順利播放 avc 與 vp9 格式的 720p, 1080p @ 30fps, 與 1080p @ 60fps。

在 Ubuntu 使用 chrome 播放 YouTube 1080p @ 60fps vp9 格式影片，主機（包含 8cm CPU 風扇、8cm 機殼風扇、M.2 SSD、8GB DDR4 x 2，採用 DC-ATX 供電外接 12V/120W Delta 變壓器）整體耗電在 18 ~ 21W 之間，Idle 9W。但如果執行 chromeOS Flex，會啟用硬體解碼加速，同樣的環境與影片只需要 11 ~ 16W，Idle 8W，會更加省電。

2. 在非標準 ATX 機殼加裝風扇與 DC 電源插座孔

我原先在 J3455B-ITX 使用加裝 12cm 風扇直吹主機板的迷你機殼，缺點是無法堆疊。詳細記錄在 "Upgrade J3455B-ITX’s 5×5 CPU Fan to a 12×12 Intake Fan"。

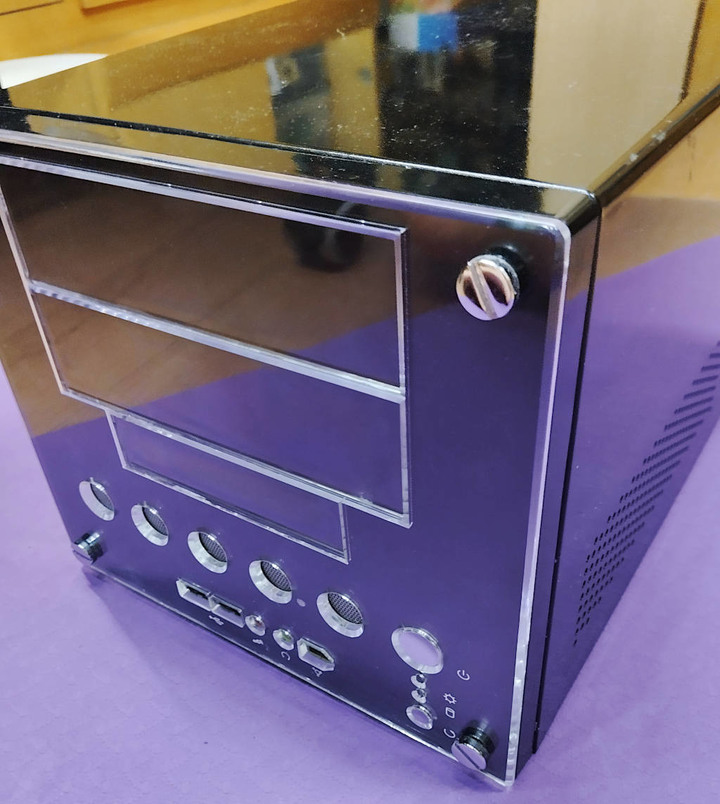

這次改用體積稍大的 668A-S 鋁製機殼，可以垂直堆疊三組放在工作桌底下。另一個好處是同時適用體積較小的 M-ATX 主機板，例如 AsRock H110M-HDV R3.0 與 Gigabyte H310M S2V 2.0，降低主機板採購成本。

缺點是造型特殊的 Enhance ENP-2222D 特規電源供應器導致無法更換為常見的 ATX/SFX PSU ，內建兩組非常吵雜無力的 3cm 小風扇，前方 USB, FireWire 400, 與 mic/audio 接線與一般常見形式不同。

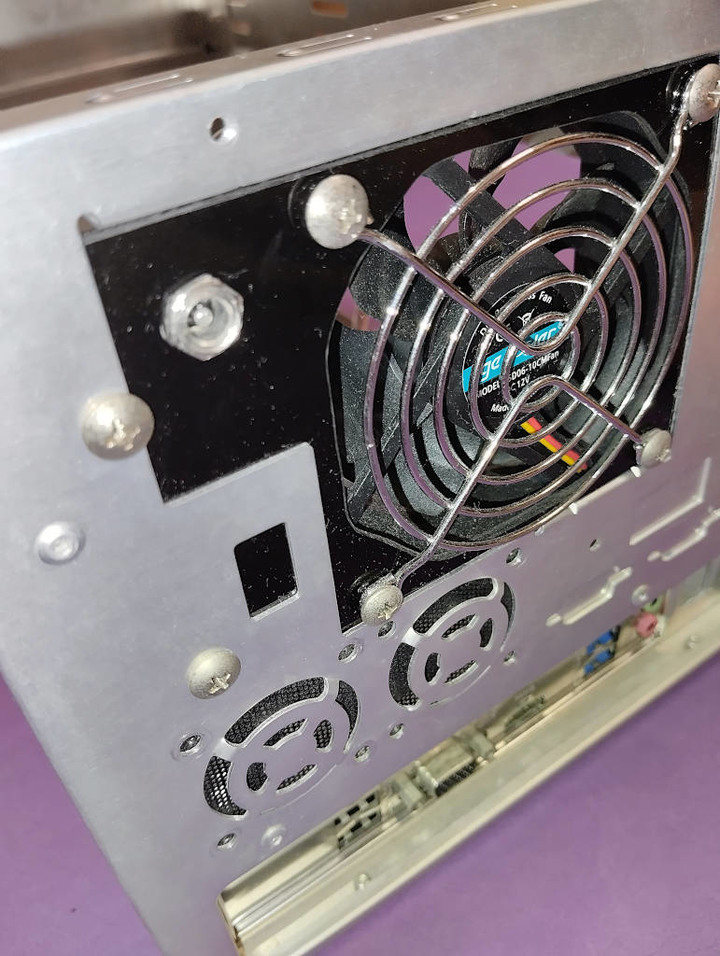

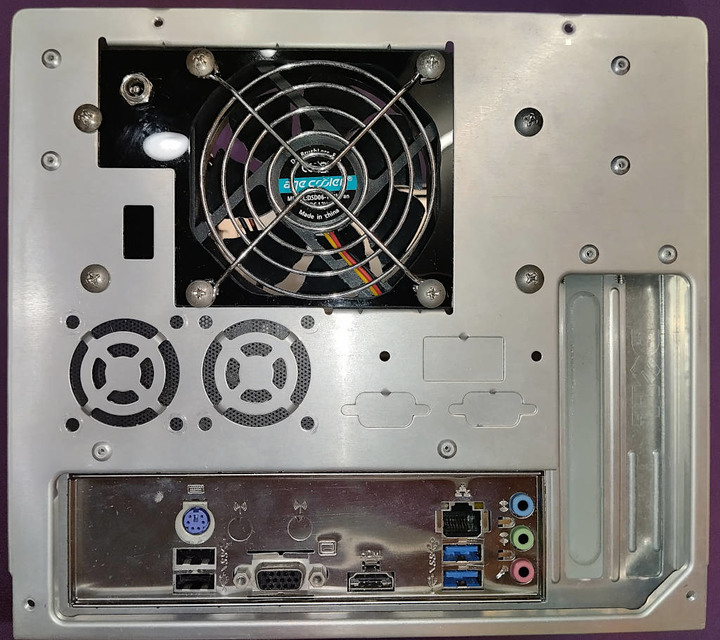

最後我利用黑色壓克力板材，以 Pro’s Kit PT-5205U 迷你電動雕刻機切割出 8cm 風扇孔洞與挖出一個小圓孔安插 DC 電源接孔；拆除原有的 3cm 風扇，貼上 PVC 塑膠防塵網保持通風。





3. 利用蛇管（電線絕緣管）與粘土協助內部整線

DC-ATX 模組般的電源線比較單純，加上以 M.2 取代 SATA SSD，連 SATA 線也不需要。

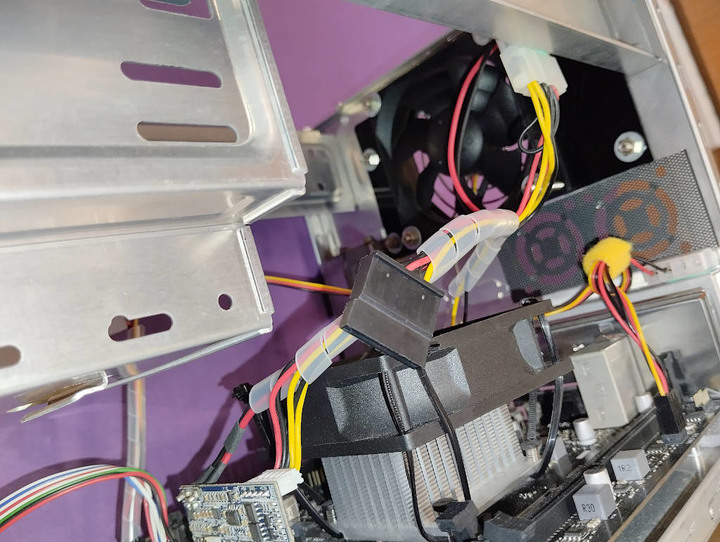

我用蛇管整理電源線，以綠色粘土將閒置的 CPU 與機殼風扇的大 4-Pin 電源固定在機殼支架上，看起來清爽許多。



4. 注意變壓器規格與搭配電源線

J4105NHU 耗電量不大，組裝後的整機耗電未曾超過 30W。曾經加裝一張 PCIe 無線網路卡，但沒有打算安裝獨立顯示卡。因此，目前搭配 60W 的外接變壓器。

挑選 DC-ATX 的外接變壓器時，一般只會注意到變壓器規格，但其實搭配的電源線同樣重要。

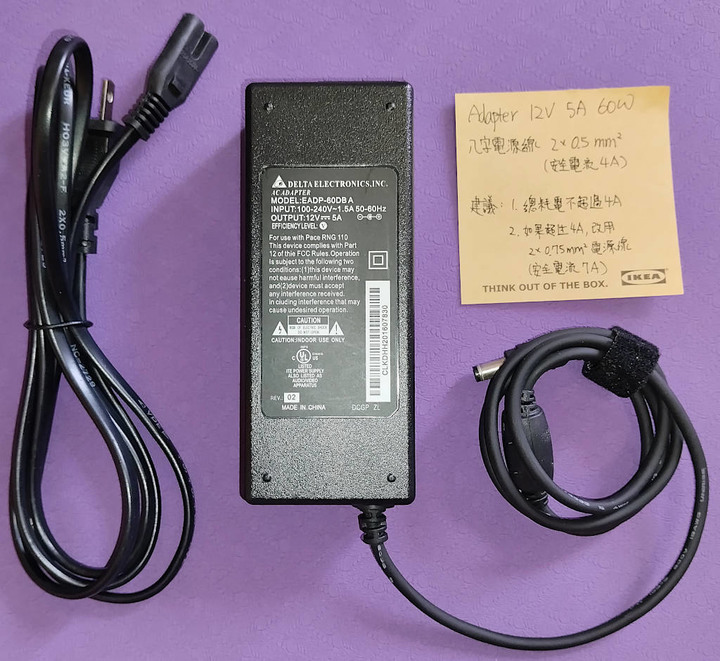

我手邊的這條八字電源線比較柔軟，它在電線外標識為 2 x 0.5mm^2，這代表他的安全電流是 4A。因此，總耗電不可超過 4A，也就是 12V x 4A = 48W。

如果要使用到 48 ~ 60W 之間，就需要另外購買 2 x 0.75mm^2 的電源線，其安全電流是 7A。此時總耗電不可超過 5A，也就是 12V x 5A = 60W。
