問一款ide轉usb外接盒的電源輸入問題
朋友今天在家中整理出一個ide轉usb外接盒, 但變壓器卻不見了,

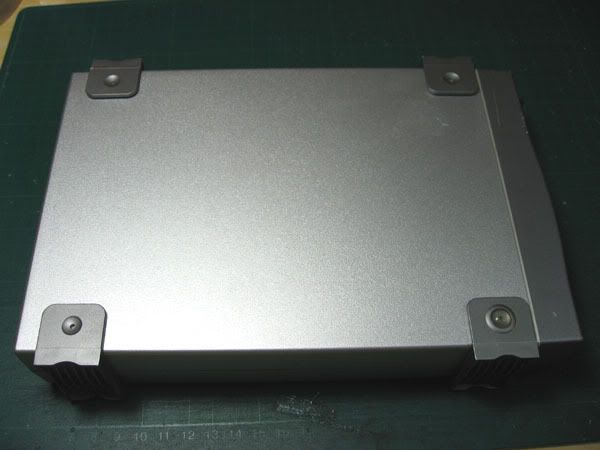

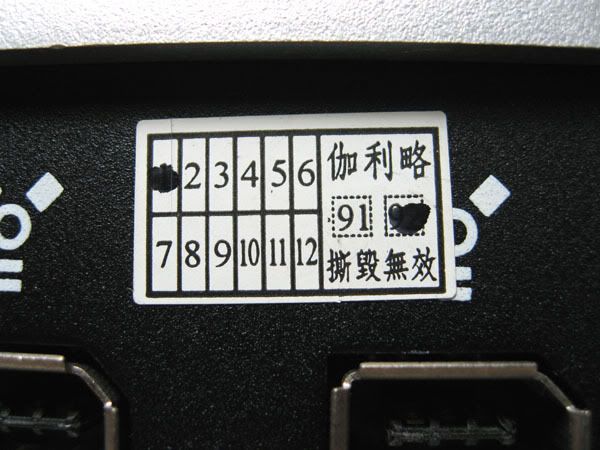

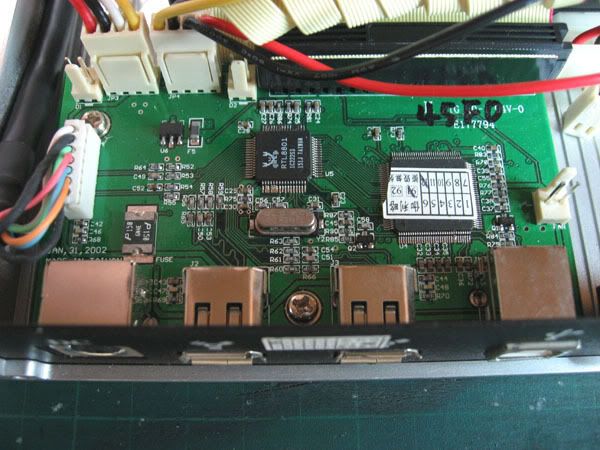

由保固標籤可知廠牌是『伽利略』, 此外接盒的電源輸入有3孔  我本來想說, 如果3孔之中,其中一孔是空接的話, 那就好解決了(直接12vdc電源就好). 但剛用電表量一下, 發覺pcb上此3孔都有走線,所以.......  不知道有沒有人知道此外接盒是要輸入多少電壓進去  外接盒外觀(一)  外接盒外觀(二)  外接盒外觀(三) 有usb跟IEEE1394 Firewire  紅箭頭指的那孔是『接地』(電源輸入座的接地孔)  看保固是92年買的  外接殼內部  pcb板特寫  此文章於 2008-02-20 12:45 AM 被 Y游 編輯. |
|||||||
2008-02-20, 12:40 AM
#1
|
|
|
Regular Member
 加入日期: Nov 2002
文章: 59
|
把電路板 Power-In 附近的照清楚一點, 不然用看一下或是用電表量一下, 一般間簡單從變壓器輸入的因該就只有一組 AC , 12V, 有可能三個小孔都是走 +, 方的是 Ground.
請參考 |
||
|
2008-02-20, 01:25 AM
#2
|
|
|
Regular Member
加入日期: Dec 2005
文章: 90
|
這一款應該有+12V & +5V 輸入喔
引用:
|
|
|
2008-02-20, 02:08 AM
#3
|
|
|
Power Member
加入日期: Feb 2005 您的住址: 新北市中和區
文章: 552
|
引用:
因為petermax兄要我照仔細些,所以我就打算把PCB取下照相, 結果只取下IDE排線, 小弟忽然眼睛一亮.......就頓悟了......  引用:

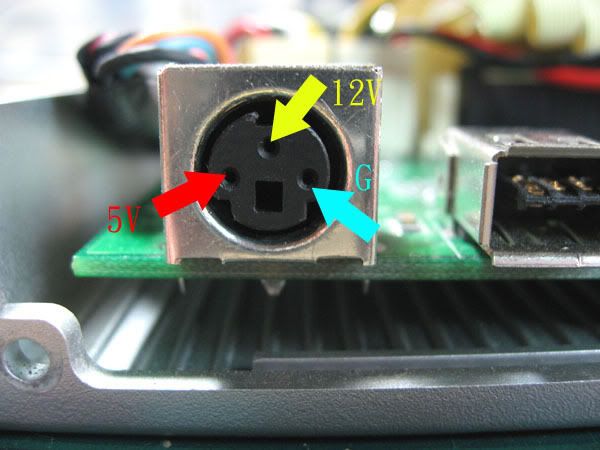

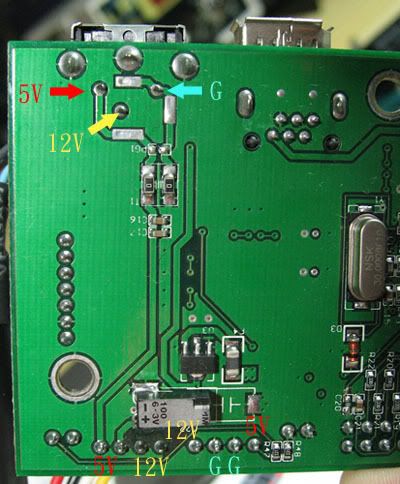

是滴.....有兩組電源  當我取下IDE排線, 我發現PCB有2個4PIN排線(紅箭頭是接到雙閘開關、藍箭頭是給硬碟5V跟12V)  哈, 由藍箭頭就可反推回紅箭頭、 再由紅箭頭反推3PIN的電源輸入座 PS: 圖片下方有標電壓的8個PIN, 就是2個4PIN排線  所以答案揭曉   |
||
|
2008-02-20, 02:36 AM
#4
|
|
|
Regular Member
加入日期: Nov 2002
文章: 59
|
如果你把他放在離你電腦很近的地方, 試看看直接從 PSU 上面拉 12V and 5V 出來看看吧!!
如果不行就看一下規格, 買一個新的變壓器吧, 這種外接盒很多變壓器都是相同的, 但是要先確定接腳跟你的 Match, 不然............ 此文章於 2008-02-20 06:54 AM 被 petermax 編輯. |
|
