HDMI晶片問題
各位先進

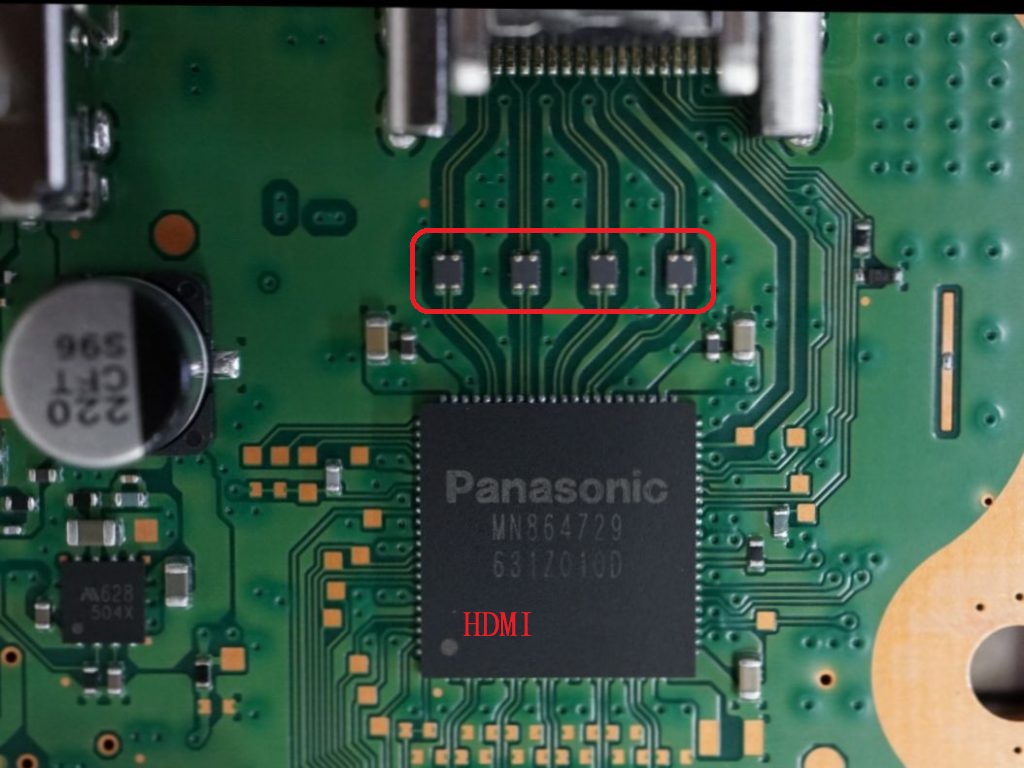

請教電路問題，是有關HDMI晶片 小弟在PS3，PS4，Yamaha YSP sound bar電路板上 發現HDMI晶片輸出到HDMI port的中間都有四顆謎樣物體(如下圖紅框)  因外觀沒有任何字樣所以看不出型號，但大小似乎相同 先前PS3曾故障，HDMI有聲音但沒有影像輸出 向專修PS3商家買HDMI晶片和那四顆，換上後就修復了 最近sound bar也發生同樣症狀，想再仿效泡製先前的經驗 HDMI晶片是找到了，但那四顆不知道是甚麼東西 故想請先進們指導一下，感恩 補充 sound bar 的 HDMI 晶片是 SIL9134CTU 此文章於 2023-07-19 09:34 AM 被 natida 編輯. |
|||||||
2023-07-19, 09:11 AM
#1
|
|
|
Major Member

加入日期: Jan 2008 您的住址: 銀河系
文章: 167
|
圖哩?
  |
||
|
2023-07-19, 09:21 AM
#2
|
|
|
New Member
加入日期: Jun 2004
文章: 5
|
引用:
拍謝可能小弟沒弄好 圖床連結URL是 "https://upload.cc/i1/2023/07/19/YXqGET.jpg" |
|
|
2023-07-19, 09:26 AM
#3
|
|
|
Major Member
加入日期: Jan 2008 您的住址: 銀河系
文章: 167
|
SIL9134CTU應該是支援在HDMI2.0以下規格
若是TMDS訊號輸出 在上頭的SMD只有可能是電阻 不會是電容 可以8顆SMD都拆下來量看看阻值 也許沒壞就不需要更換 不過這是我個人猜測 若擔心請還是拿給專業維修人員維修 |
|
2023-07-19, 10:09 AM
#4
|
|
|
Amateur Member
 加入日期: Jun 2013
文章: 32
|
看起來像共模濾波器，用三用電表量兩邊有通應該就沒壞吧
|
|
2023-07-19, 10:19 AM
#5
|
|
|
Junior Member

加入日期: Jul 2002 您的住址: 台中
文章: 943
|
https://www.murata.com/zh-cn/produc...up/cmcc/effect2
https://www.mouser.tw/ProductDetail...5AaAjQCEALw_wcB DLP11SA900HL2L EMI濾波器不好買 不見得會壞
__________________
世事浮雲何足問，不如高臥且加餐。  Get busy living, Or get busy dying.  因為我是和人類不同的生物啊。雖然降低身份當了卑下的軍人，但其實我是閃亮星星中的高等生命，到了二十九歲就會自動倒退越來越年輕。然後等到了十八歲又會自動停止返老還童，逐漸增加歲數，等再到二十九歲為止。一直這樣重複著。 ——by奧利比·波布蘭《銀河英雄傳說》  偉大的人將火種傳給後人...大尾的人將他據為己有 (從M01偷來的簽名檔)
|
|
2023-07-19, 10:19 AM
#6
|
|
|
New Member
加入日期: Aug 2002 您的住址: Taipei,Taiwan
文章: 9
|
應該是common choke吧，直接拆掉，焊錫導通雙邊也沒差
此文章於 2023-07-19 10:28 AM 被 ryn 編輯. |
|
2023-07-19, 10:26 AM
#7
|
|
|
Junior Member
加入日期: Jul 2002 您的住址: 台中
文章: 943
|
引用:
https://article.murata.com/zh-cn/ar...ures-for-hdmi-2 沒壞不要拆 會干擾WIFI (PS3 跟聲霸 都有 ) 會搞出很多鬼現象 本來是日規高級品 拆完後變淘寶假貨等級
__________________
世事浮雲何足問，不如高臥且加餐。 Get busy living, Or get busy dying. 因為我是和人類不同的生物啊。雖然降低身份當了卑下的軍人，但其實我是閃亮星星中的高等生命，到了二十九歲就會自動倒退越來越年輕。然後等到了十八歲又會自動停止返老還童，逐漸增加歲數，等再到二十九歲為止。一直這樣重複著。 ——by奧利比·波布蘭《銀河英雄傳說》 偉大的人將火種傳給後人...大尾的人將他據為己有 (從M01偷來的簽名檔)
|
|
|
2023-07-19, 10:38 AM
#8
|
|
|
New Member
加入日期: Jun 2004
文章: 5
|
感謝各位先進指導，看起來是 共模濾波器 沒錯，今晚再用電表量量看．
|
|
2023-07-20, 11:00 AM
