請懂機械類工程數學高手幫幫忙
我需要定制圓弧彎管

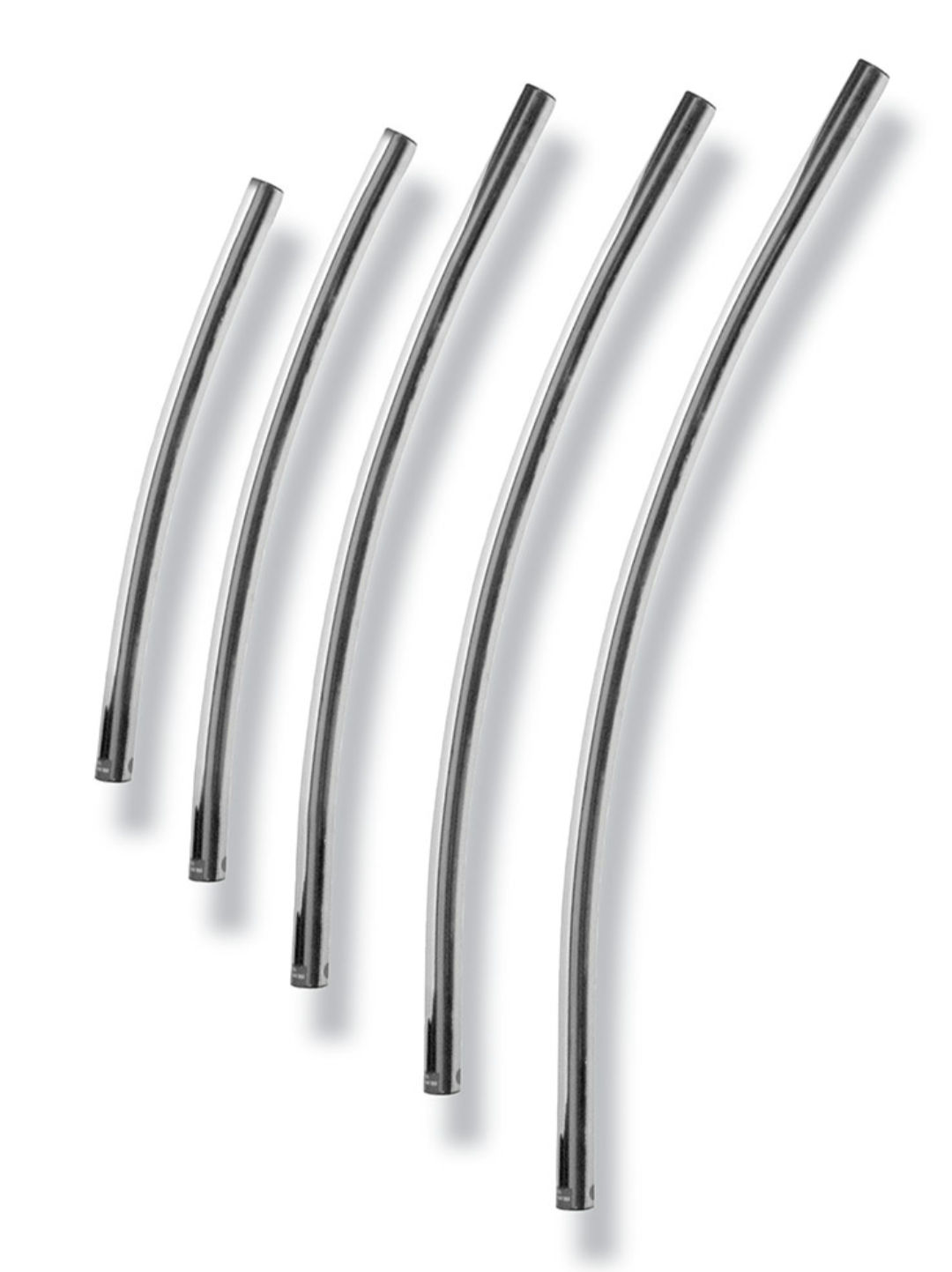

工廠說需要知道r角 我只知道管子長度75公分，彎15度 這樣要如何推算回去r？ 或是直接用圖片大概推算出r? 因為不用很精準，就做出像圖片那樣的弧度就可以？ 左邊第二根就是75公分的管子 我應該如何給工廠數據呢？ 謝謝 [  |
|||||||
2020-12-09, 01:49 PM
#1
|
|
|
Advance Member

加入日期: Mar 2003 您的住址: 天上人間
文章: 449
|
引用:
 看一下，是不是你要的。
__________________

|
|||
|
2020-12-09, 02:21 PM
#2
|
|
|
Senior Member
加入日期: Mar 2007
文章: 1,003
|
引用:
太感謝了！ 所以只要跟他說r是724，然後把圖給他 就能製作出我需要的那個弧度的管了嗎？ 抱歉我完全外行，問題比較粗淺 此文章於 2020-12-09 07:16 PM 被 狂人日記 編輯. |
|
|
2020-12-09, 07:11 PM
#3
|
|
|
Advance Member
加入日期: Mar 2003 您的住址: 天上人間
文章: 449
|
引用:
是的，如果你提供的尺寸沒錯，那圖面的標示的就是正確的。 會有誤差值是，我是設定直線長度為750，但你可能是要弧長750，那就會有些微誤差在，不過你前面已經說不需要很精確，那就是一個大概值。
__________________
|
|
|
2020-12-09, 07:25 PM
#4
|
|
|
Senior Member
加入日期: Mar 2007
文章: 1,003
|
引用:
太感謝了！真是一個神救援！ 誤差沒關係，直線750彎起來變成700還是680也沒關係 再次感謝！ |
|
|
2020-12-09, 08:34 PM
#5
|
|
|
Major Member
加入日期: Dec 2005
文章: 151
|
引用:
樓上答案怪怪的，希望還來的及.... 這應該是道簡單的圓弧長度數學 75 CM = (15度/360度) * 2 * PI * R R = 286.4 CM =============== 樓上給出72.4公分的解答，應該是彎60度的答案。 =============== 另工程實務上不能這麼做，你拿一根75公分的直管，要考慮到彎管的夾具直部要求，扣掉直部長度才是你實際可以使用的圓弧長。 那種完整圓弧的成品，是要用更長的直管件彎管後，將兩頭直管切除而得。 |
|
|
2020-12-22, 03:09 PM
