[惡搞] 土砲偉良DAC-5 E4耳擴合體機
這台是工作閒暇之餘弄的東西，所以拍照也就馬馬虎虎，簡單補充一下在製作過程中的心得好了

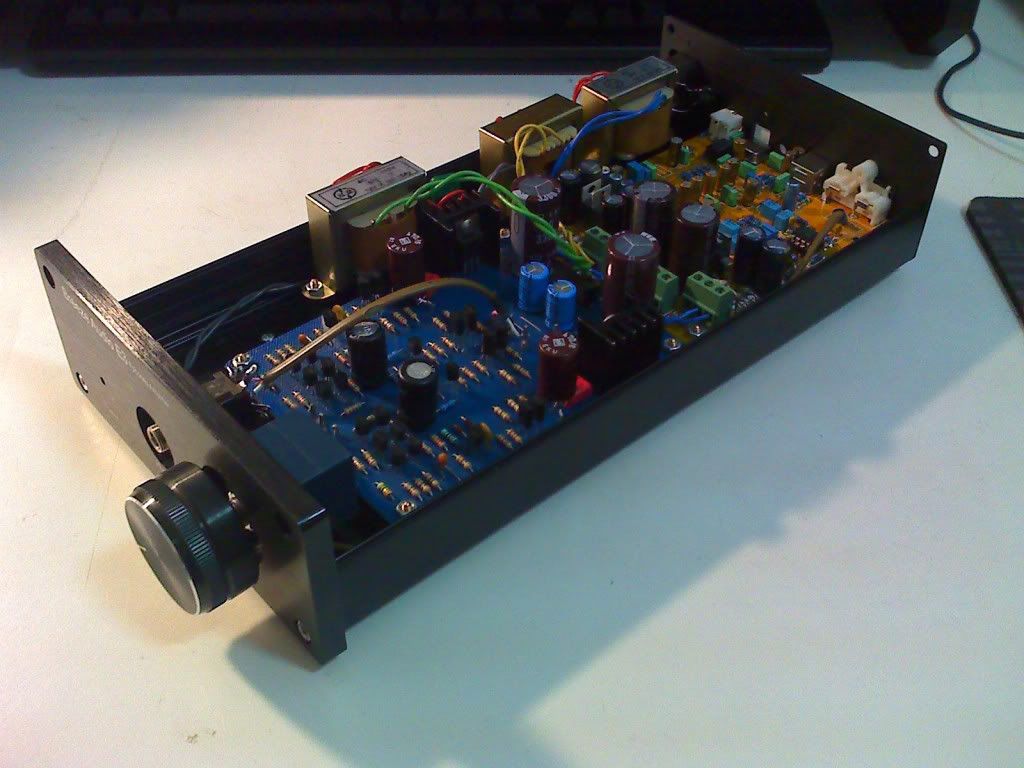

先來簡單介紹一下這兩個主體，DAC-5 E4耳擴 DAC-5，DAC CHIP為WM8741，輸入有同軸光纖，另外預留USB模組，USB用的是TE7022，只作到24B/96K，還沒買來裝 輸入之後走SPDIF進WM8805，雖然WM8805有四組SPDIF輸入，不過只用了一組，之後再輸出給WM8741 最後分成左右聲道獨立的I/V轉換及LPF，此DAC的好處在於便宜，另外電源用了很多組 OP用電為LM317+337，另外兩顆LM317一顆數位5V，另一顆再用SMD 1117轉成3.3V，有點二次穩壓的味道 I/V轉換選用的是LM4562NA，特性不錯入手價也便宜，LFP用的是AD847AQ，另外有試過627AU，覺得沒847好 E4的部分，前級是用仿JC2的線路，再用MOS去放大，作成雙差動放大的A類耳擴，輸出端還加了個耳機保護 VR可用一般普通雙連VR，如果要用ALPS藍殼就需要再把現成的鋁殼的開孔再擴開一點 DAC的變壓器是選用偉良的R型，耳擴的變壓器是去洛陽街定作的15-0-15 30W EI，有人說18-0-18會更好 完成圖大慨是這樣，本來是預設用兩顆R型，不過空間不夠只好抱殼去合SIZE，再用定作的方式  這合體機在作的時候，覺得最麻煩就在於鑽孔，手邊沒有鑽台等等，就只好土砲定位再用手持電鑽下去挖孔 由於E4可用散熱片作MOS的散熱，也可以固定在底版，這樣散熱能力會好一點，因些偏流可以再調大一點 原廠設計前級偏流大慨是1.7-2.3mA，輸出偏流為60mA，鎖在底板上可調到100mA，不過我覺得80mA就很熱了 以上維持設計者用料的組合，OP選用LM4562NA+627AU，請朋友試聽的結果還真有點慘，又作了點小修改 DAC的部分，OP前三顆並排放在一起的金屬膜電容中間的那顆200pF，有朋友翻到Wolfson的建議是100pF 版上的9顆10uF都換成鉭質10uF 16V，可以換成耐壓再高一點的會比較安全；LPF的OP換成847AQ 耳擴的部分，因為在電源穩壓的部分，主濾波後面的小電容設計是100u 25V，不過偉良給錯料成220u 16v 因為我是用AC15V，過橋式之後一定會比16V來的大，量了一下電壓該點的電壓為20V，所以這個也要換掉 我是換成NCC KY 100uF 25V(好取得)，電容的部分也可以換成Philipps BC或是Panasonic FC試試 輸出電阻的10R換成Philips 1% 0.6W，原本附的北京718電阻品質堪慮，有人偏流調到100mA就燒掉了= = 另外前級用來設定偏流的680R一樣換成Philips 1%；電晶體因為還要配對找料什麼的，很麻煩我就沒動了 最後來一張整機的圖  聽感的部分我就不多說了，因為我覺得還有可玩跟調整的空間，好比DAC LPF的部分，有點容值用的有點奇怪 不過這東西就是便宜又容易修改，手癢想動手玩是個不錯的組合。 Thanks for reading, if you have any problem, please let me know.
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？  再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|||||||
2012-06-19, 09:27 AM
#1
|
|
|
Golden Member

加入日期: Jun 2002 您的住址: Taiwan
文章: 2,668
|
我也來回應一下小壞蛋，我是用偉良DAC-2換料修改，加上我大學時自製自洗的耳擴電路板。
不過我的輸出是採用AB類，有空再發一篇分享一下我的用料和佈局。 P.S.這個鋁殼真的很紮實，我不太會用電鑽，是請我爸幫我鑽孔的。  |
||
|
2012-06-19, 01:31 PM
#2
|
|
|
Elite Member
加入日期: Mar 2003 您的住址: Vancouver, Canada
文章: 15,006
|
光是看題目就知道是誰了
 |
|
2012-06-19, 01:45 PM
#3
|
|
|
Power Member
加入日期: Nov 2002 您的住址: 高雄
文章: 626
|
電源穩壓的NCC KY 100uF 25V
若空間允許的話,提升至100uF 35V或50V leakage current與ESR皆較低 是否較好些?
__________________
 財.色.藝.無德可矣? |
|
2012-06-19, 06:32 PM
#4
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
NEAL兄水喔  DAC-2我也玩過，有幫朋友整修過一次，也是蠻好玩的一套，特別是他可以把輸出的直流調到0mV，拿來改造再好不過  其實偉良的DAC架構有個同通點，就是OP的電都是用LM317/337配固定阻值來作出±12V 有些OP可以吃到±15V甚至±18V以上，這時候用好一點精密電阻把電壓調高一點(像±15V)，我覺得在動態有些許提升感  引用:

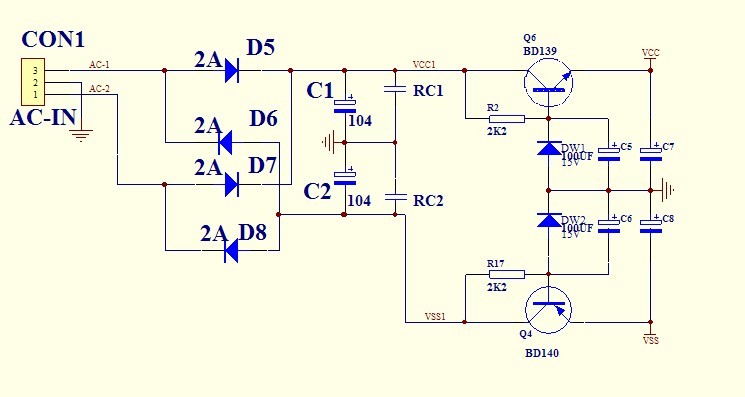

我覺得效益不大 ，偷用一下設計者的線路 100uF就是C5 C6，以我個人的想法是這地方用固態反而更好  ，要改更整體的音色音質的話，換C7 C8的主濾波比較有用點不過這線路不知道是哪一版的，我手上這片的DW1 DW2已經不見了，這時候把C5 C6換好一點的電容比較有提升感
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
||
|
2012-06-19, 08:57 PM
#5
|
|
|
Golden Member
加入日期: Jun 2002 您的住址: Taiwan
文章: 2,668
|
引用:
我找不到DAC-2的Schematic耶，又懶得去Reverse Layout，該不會是它有調LPF OP Offset的電路吧？我看Offset Pin那裡它有Lay線路出去，不是Float Pin，小壞蛋教我調吧XD 另外小壞蛋家的DAC-5，我看這個穩壓電路還真有點無聊，前級/耳擴又沒什麼高功率需求，放著好好的LM317/LM337或LDO Regulator不用，非得弄個Zener Diode在那裡搞參考恆定偏壓，再弄對NPN/PNP做Emitter輸出，要Line Regulation沒有，要Load Regulation也沒有，不知道在想什麼 |
|
|
2012-06-20, 09:31 AM
#6
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
 圖很小，將就著看吧@@"；應該是調offset，我不清楚NEAL兄手上的是哪一版，不過我那時候拿到的版本是有個可變電阻直接調 偉良的壞習慣，會不斷的直接改版，越前面的版本容易是bug沒修完就出貨的版本 DAC-2除了可調輸出直流外，他的電源規畫也比較好，不過DAC-5因為DAC CHIP比較好，所以聲音也比較好一點 耳擴電源我也覺得不理想，本來想拆了讓他過橋式就直入，不過我手上這版跟那張圖已經是不同版本了，需要再追一下線路再作決定 總之....等我有空再說吧
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2012-06-20, 12:40 PM
#7
|
|
|
Golden Member
加入日期: Jun 2002 您的住址: Taiwan
文章: 2,668
|
引用:
我手上的版本，Offset電路很不幸沒有可變電阻，如果只是料沒附，好歹Layout上會是留三孔，但全都是一般電阻的孔位，很可惜，也沒什麼動力去買一票電阻回來慢慢換調。 因為DAC有幾十mV的直流輸出，所以在調音量時，難免會有一點點的雜音，算是可惜的地方。 不過DAC-2的雙WM8740 MONO的架構，聲底其實還不錯，分離度和寧靜度也很高，我LPF OP是選低價保證不雷但也沒特色的OPA604，因為實在是沒勇氣去買AD847SQ回來換，買到假貨就算了，如果木耳聽不出來，兩千元真的是去買品味和氣質的 |
|
|
2012-06-21, 09:59 AM
#8
|
|
|
Elite Member
加入日期: Dec 2003 您的住址: 偽大鬍子冰人XD
文章: 7,327
|
引用:
那看來是早期版本，兩個朋友拿到的版本也是這樣，比較早買的朋友沒VR，晚買的有VR可調 可調的版本線路好像又跟那張片長的不太一樣，有機會去借來追線路再跟你講修改哪裡，不然就是直接上淘寶問原設計者  怕有直流不就是不希望東西忘掉，跟調音量有雜音有直接關係嗎 ，就之前的經驗來看比較像是VR有問題如果是直流引起來，那DAC的輸出端加個交連電容試試看@@? 對了，DAC-2有人說LPF原廠設定下用5534D就很不錯，NEAL兄有試試看嗎
__________________
這年頭，討論區商家比玩家多；外行比內行更有說服力；粗製爛造的葉珮雯比用心寫的測試文更多回應 開始學著多去解決其他人的問題來取代嘴炮，就當作是一種回饋吧! 還在抱怨為啥沒有新的文章沒有好的內容，何不想想自己貢獻了什麼？ 再見!咱們夢裡見PS：你還在買雞排店的產品嗎....請睜大眼看清楚，以免成為下一個受騙的對象
|
|
|
2012-06-22, 11:30 PM
#9
|
|
|
Golden Member
加入日期: Jun 2002 您的住址: Taiwan
文章: 2,668
|
引用:
當然會呀，DAC輸出直流經過音量VR，再進入放大器後，只要調音量就會有雜音呀。 這是因為直流經過VR輸出，你調整VR時，不就會產生陡升或陡降的電位變化訊號嗎? 這樣的訊號再經過放大器前端的輸入交連電容，濾除直流後，不就是鋸齒波雜訊嗎？ 這就是很多人在抓調音量會有雜音的問題關鍵，很多人沒想到，只是一直換天價VR，ALPS不夠用，再換東京光音，試不行再換手工級進式VR，結果還是會有雜音，就是沒想到這個問題。 我也有想說幫DAC-2加個輸出交連電容，不過看起來要先切掉一段輸出的印刷電路，再鑽孔加工接上WIMA電容，我覺得會破壞電路板質感，所以就懶得去弄了，調音量時的微小雜音還能接受，就算囉。 VR的話，我是用ALPS原裝日製的RH2702級進式VR，一顆300元，算是平價下的頂級選擇，我很推薦這顆音量VR，覺得自己不需用到一顆三四千元的東京光音或是手工級進VR。 原附的5534也是聽了一陣子，後來是Survey下，才知道OPA604的天生輸出直流就明顯比別的OP還低，而且OPA604也是很多廠機DAC愛用的LPF OP，所以才換上OPA604，換上後直流也從70-80mV降到20-30mV。 我覺得我蠻木耳的，只知道音色不同，但說不出誰好誰壞，只能說5534的聲音比較厚聲耐聽，而OPA604保有暖色，但解析和速度上又好上一截，取向上不同而已。我音樂亂聽，吉他古典流行隨便放，於是就使用直流較低的OPA604即可。 我也有在想說要不要去露天買那些拆電視機下來的陶封AD847AQ，一對兩顆才270元，看起來也是平價好選擇，只是AD家的OP都不太管輸出直流，不能調Offset的話是個苦點。 你那對NS的OP好聽嗎？分享一下吧！ |
|
|
