請問promedia 5.1維修更換繼電器的問題
最近看到有人pm5.1壞掉的症狀跟我的一樣，只有重低音能發聲，其他五聲道啞巴。
從櫃子了找出封印已久的pm5.1擴大機，再在網路上搜尋了一下，似乎是繼電器壞掉。這個網頁 列出了可用於替換EMI-SS-224DM的繼電器。   但只找到類似的OMRON G2RL-2-DC24，是不是只要把中間多的2針移除銲上即可？ 但我銲上了仍然無聲，還有可能哪裡出了問題。 本人對電子完全不懂，請各方高手幫忙提供意見，感謝。 此文章於 2014-06-07 09:16 AM 被 tosleep 編輯. |
|||||||
2014-06-07, 09:13 AM
#1
|
|
|
Senior Member
加入日期: Dec 2001
文章: 1,354
|
引用:
這個？ http://industrial.omron.com.br/uplo...quivos/G2RL.pdf http://www.shc-gmbh.com/produkte/go...emi%202-pol.pdf 但是我看不懂  |
|
|
2014-06-07, 09:40 AM
#3
|
|
|
*停權中*
加入日期: Mar 2010
文章: 11
|
開電量線圈(左邊那兩隻腳)有沒有dc24v
 此文章於 2014-06-07 10:20 AM 被 Doubla A 編輯. |
|
2014-06-07, 10:18 AM
#4
|
|
|
Senior Member
加入日期: Dec 2001
文章: 1,354
|
引用:
1跟8嗎？沒有，無輸出。 45跟36是114V 此文章於 2014-06-07 10:41 AM 被 tosleep 編輯. |
|
|
2014-06-07, 10:35 AM
#5
|
|
|
Senior Member
加入日期: Dec 2001
文章: 1,354
|
剛剛都量到AC了，重量DC是21V。
此文章於 2014-06-07 10:58 AM 被 tosleep 編輯. |
|
2014-06-07, 10:55 AM
#6
|
|
|
Regular Member
 加入日期: Jun 2013
文章: 59
|
如果修不好，直接接擴大機，也是個方法
|
|
2014-06-07, 11:15 AM
#7
|
|
|
Senior Member
加入日期: Dec 2001
文章: 1,354
|
引用:
這東西放櫃子裡好幾年了，捨不得丟。 衛星喇叭也早已改嫁其他擴大機。 不過既然看到了復活的一絲曙光，總得試試才甘心。 |
|
|
2014-06-07, 11:32 AM
#8
|
|
|
Regular Member
加入日期: Sep 2004
文章: 90
|
引用:
如果您已經拆下，然後有24V的DC電源 可以先測測看您手中的Goodsky relay是不是好的 方法就是 把電錶轉到ohm檔，如果是數位的，應該有一個檔位下 兩根探棒接在一起會有Bi的聲音，然後把它接到goodsky的最右邊兩跟腳 下面是反過來看也就是會看到針腳的方向 abcdef是我標示的腳位o是針腳 a..........b....c o..........o....o o..........o....o d..........e....f a d 是24V bc 為一組,所以探棒一紅一黑分別接b 跟c 然後把24V打開 看看電錶會不會叫，或是你只會看數字，看看是否為0 也有可能在24V還沒有打開， BC接上去 電錶就叫了....但是24V再提供 電錶就不叫了，所以要麻煩您試試看...另外一組E F 也是比照量測 有這些資料才可以判斷relay是不是好的...也才可以看另外一家的relay腳位是否相同.. 此文章於 2014-06-07 12:22 PM 被 nazi0423 編輯. |
|
|
2014-06-07, 12:19 PM
#9
|
|
|
Power Member
加入日期: Feb 2005 您的住址: 新北市中和區
文章: 553
|
引用:

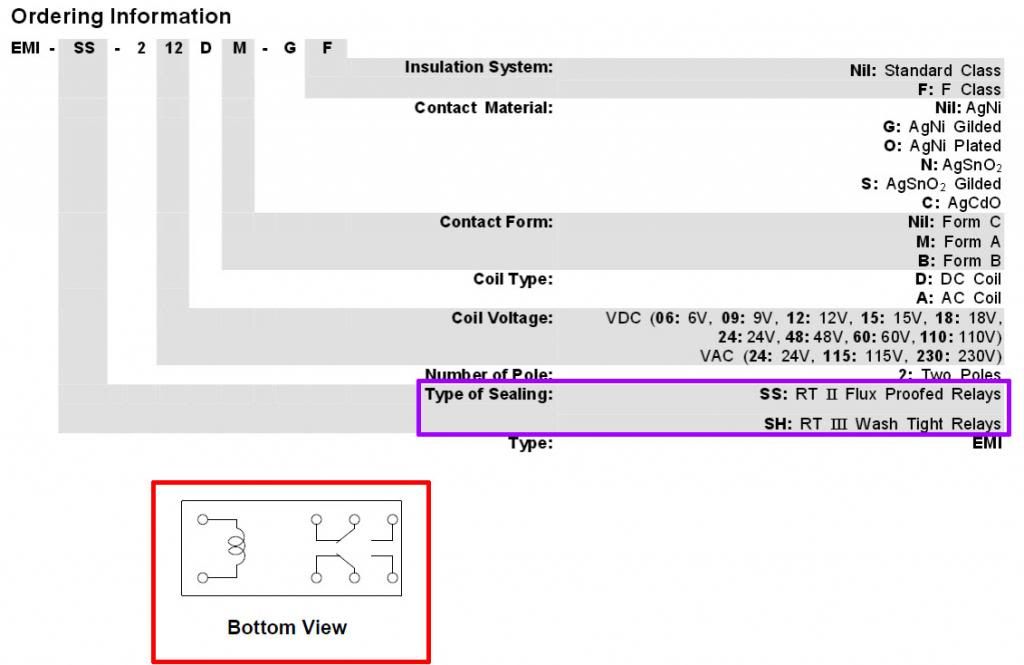

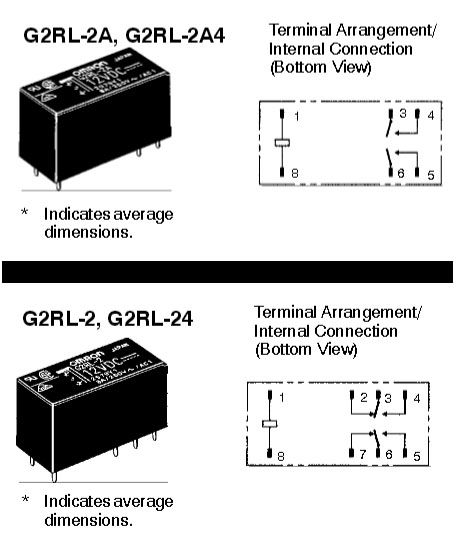

吃飽閒閒...想幫你google...但找好久 我也是找不到EMI 6隻腳的pdf檔, 我只找到8隻腳的... EMI 8隻腳的pdf檔, 我把裡面的部分資訊 截成圖 給你看 http://www.goodsky.com.tw/files/New...01%20EMI-2P.pdf  這是你找的G2RL-2-DC24連結, 同樣的 我把裡面的部分資訊 截成圖 給你看 http://industrial.omron.com.br/uplo...quivos/G2RL.pdf  ● 由EMI 8腳的接點圖(我有畫上紅框) , 跟G2RL-2 8腳的接點圖 這兩顆relay, 在8隻腳的部分 , 應該是可以通用的, 因為腳位是一樣的... 而G2RL-部分 , G2RL 8腳 應該也可以 用在G2RL 6腳 (就像2樓說的)... 但因為沒找到EMI 6腳的接點圖...所以也無法肯定 8腳 到底 可不可以 用在6腳... ● 最後, 你可能會好奇, 我為什麼會在EMI的截圖 又畫上一個紫框... 因為我有在掏寶看到EMI-SH-224DM DC24V的繼電器 http://item.taobao.com/item.htm?spm...896&ns=1#detail 我的英文很差....所以你自己看看 EMI-SS-224DM 跟 EMI-SH-224DM 的差別(就是我畫上紫框的部分)... 引用:
既然你會用電表...那就照 9樓跟你說的方式 用會叫的bibi檔 去測 RELAY有否動作 , 測 有電壓時 跟 沒電壓時 , 兩組開關有沒有運作(常關變常開 , 常開變常關) 你應該懂9樓的意思, 沒接電 跟 接上電 , 狀況是相反的(沒接電 不會Bi , 那一接電 就會Bi) (沒接電 會Bi , 那一接電 就不會Bi) . |
||
|
